Схемы, распайки, разъемы...

Дата последнего обновления: 31.12.12

Название	Описание	Размер
Переходник AT-PS/2NEW	Схема переходника для подключения современной клавиатуры типа PS/2 к старому компьютеру в AT-корпусе (но если разъемы поменять с "мамы" на "папу" и наоборот, получится переходник для подключения старой клавиатуры с разъемом DIN к современному системному блоку). Переходник не содержит никаких деталей, только провода и разъемы. Кстати, разъем DIN, применявшийся на старых клавиатурах и материнских платах, идентичен круглым 5-штырьковым разъемам от советской аудиотехники	3 Kb
Различные схемы COVOX	Различные схемы Ковоксов: на резисторах, на импортных ЦАПах (варианты "моно" и "стерео"). А также схемы блока питания и стереоусилителя. Текстовый файл в кодировке DOS	4 Kb
Подключение платы COVOX к низкоомным наушникам	Как подключить Ковокс к низкоомным наушникам? И при этом обойтись без усилителя и блока питания, но обеспечить достаточную громкость звука. Очень простое и доступное решение предлагает Антиквар в этой статье. Оно применимо к простым резисторным схемам Ковокса и позволяет с удобством слушать музыку на ноутбуке без звуковой карты	4 Kb
COVOX на чипрезисторах	Описание и способ изготовления простого устройства для вывода звука - Ковокса. Эта конструкция была придумана, собрана и испытана Антикваром, она проста в изготовлении, компактная, недорогая. Существуют драйверы для поддержки Ковокса различными играми, вот например драйвер для вывода звука через Covox в некоторых играх фирмы Id (Wolfenstain 3D и прочие): idcovox.zip (2 Кб)	6 Kb + 5 Kb (gif)
Hardware Book	Это электронная книга в формате Windows Help, подробный справочник с иллюстрациями. Содержит описания разъемов, схемы и распайки кабелей, переходников... В ней вы найдете распайки сетевых, модемных, нуль-модемных кабелей, Centronics, Bitronics, UTP (RJ-45), спецификацию к разъемам ISA, PCI, IDE, SCSI, FDD... Здесь же содержится информация по уже устаревшей и экзотичной технике: кабель для ST-506, 8-дюймового дисковода (!), Spectrum и игровых приставок; гнезда для аудио и видеосигналов; схемы и расчетные формулы для аналоговых фильтров на ОУ (операционных усилителях)... И многое-многое другое! Жалко, этот справочник не открывается в Windows 3.1, а только в Windows 9x. Но все равно Hardware Book очень полезна для электронщика	626 Kb

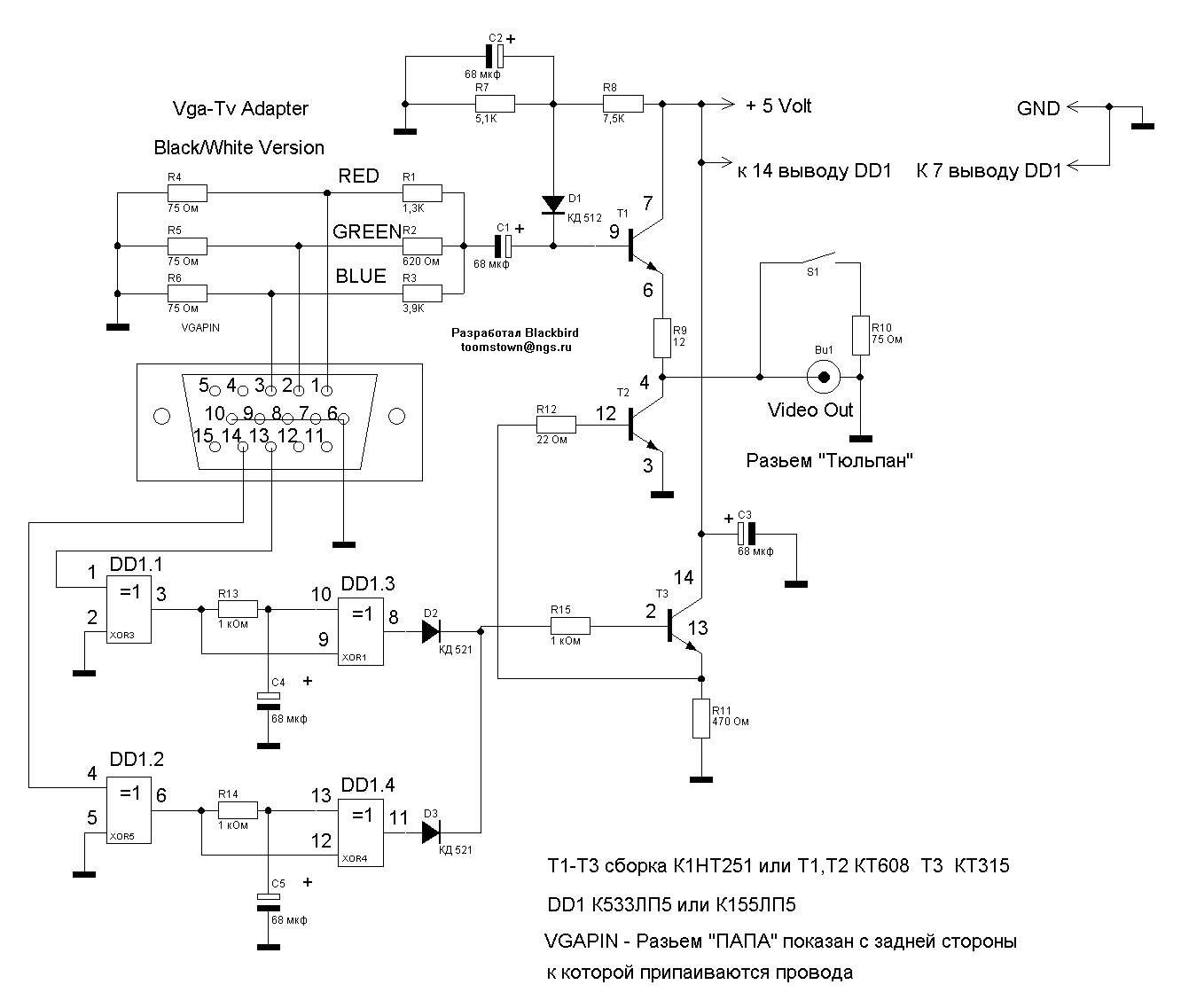

Выход VGA на TV	Схему и описание устройства мне предоставил Blackbird - посетитель этого сайта, живущий в Новосибирске. Схема - его собстваенная разработка. Она позволяет подключить обычную видеокарту VGA к телевизору или видеомагнитофону. То есть можно обойтись без дорогостоящего монитора. Предлагаемое устройство достаточно простое и доступное для изготовления, выдает хороший, стандартный видеосигнал, при котором нормально синхронизируется телевизор или видеомагнитофон. Изображение получается монохромное. Для работы приставки необходим специальный драйвер. В этом файле два разных драйвера: tvdrv.zip (11 Кб). А вот еще увеличенная картинка со схемой устройства, более четкая и крупная, чем в статье: vgatv.jpg (102 Кб)	110 Kb
Простой COVOX	Схема и описание простого устройства для вывода звука - "Ковокса" на резисторах - вы можете собрать его сами! 8-битный ЦАП "Ковокс" подключается к принтерному порту LPT, через него можно слушать музыку в форматах MOD, STM, WAV, MP3... Программы для DOS позволяют это делать. Чем хорош "Ковокс"? Если у вас есть ноутбук без звуковой карты - можно подключить Covox к LPT как "внешнюю звуковую" - и только так!	4 Kb + 7 Kb (gif)
