Несколько месяцев назад мне удалось изготовить Covox - простое устройство для вывода звука, подключающееся к параллельному порту. Интересующиеся могут посмотреть предыдущее описание "Ковокса". Главным недостатком схемы является высокое выходное сопротивление, что обусловлено применением высокоомных резисторов (270 кОм). Поэтому к выходу такой схемы нужно было подключать высокоомный усилитель, например на базе операционника или полевого транзистора.

Мне пришлось взять такие резисторы потому, что других в таком количестве просто не было. Для этой схемы "Ковокса" нужны 23 одинаковых резистора с разбросом по сопротивлению не более 1%. Поскольку такие прецезионные резисторы дороги, и купить их можно не везде, лучше взять сопротивления с разбросом по номиналу 5% (в большем количестве) и при помощи точного омметра выбрать резисторы с близкими номиналами.

Лучшие результаты дает применение резисторов с меньшим сопротивлением: от 1.5 до 10 кОм. При этом к выходу "Ковокса" можно подключить даже низкоомные наушники (через сопротивление порядка 10 кОм). Левый и правый капсюль лучше включить последовательно. Но при таком включении звук достаточно тихий. Так что нужен какой-то усилитель, например на микросхеме К174УН14 (TDA2003), применяемой в автомагнитолах. Ее выходная мощность - до 4 Вт, так что в домашних условиях можно даже дискотеку устроить (для любителей старины и фанатов "Ковокса" :-)).

Если нет желания собирать усилитель, есть более простой способ. Наверняка у вас есть недорогие (которые не жалко ;-)) активные компьютерные колонки. Припаяйте к выходу "Ковокса" гнездо для аудиоразъема 3.5 и подключайте к нему штекер от колонок. Качественные колонки просто не нужны: все-таки "Ковокс" 8-битный, поэтому звук хотя и неплохой, но шумы и искажения заметны. Но тем не менее, хорошие колонки большого объема с низкочастотными громкоговорителями (например от "Веги": 10МАС-1М) позволяют добиться гораздо более естественного и качественного звучания.

И наконец, самое главное: как собрать миниатюрный, недорогой и качественный "Ковокс". Купите в магазине радиодеталей штук 50 чип-резисторов. Они оправдывают свое название :-), стоят недорого - примерно 50 коп. за штуку. 50 штук обойдутся Вам в 25 руб. или в 0.9$. Вам понадобится вдвое меньше резисторов - всего 23, но все же купите не менее 40-50 штук.

Массовые недорогие чипрезисторы имеют разброс по номиналу не более 5% (но в реальности для большинства резисторов из одной партии разброс обычно не более плюс-минус 2%). Из 50 штук легко выбрать 23 резистора с отклонением менее 1% (при одинаковой температуре!). Например у меня из 50 резисторов номиналом 9.1 кОм 23 штуки уложились в диапазон 9130...9160 Ом, т.е. разброс сопротивлений плюс-минус 0.15%...

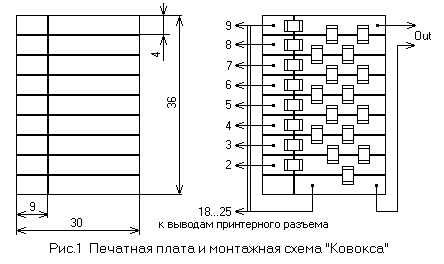

Затем вы изготавливаете простую печатную плату из текстолита или гетинакса, покрытого фольгой с одной стороны. Можно взять и двусторонний, соединив фольгу на обратной стороне с общим проводом (это будет экран). Вот чертеж платы и ее монтажная схема (Рис.1):

Дорожки вырезаются ножом, затем расширяются и выравниваются при помощи квадратного или треугольного надфиля, желательно с отломанным концом. Хотя лучше плату вытравить, но это сложнее. Как видите, здесь не нужно сверлить не одного отверстия! Затем, пользуясь жидким флюсом (желательно глицериновым) припаивают резисторы. Оказывается, чип-детали припаивать даже легче чем обычные! После пайки ОБЯЗАТЕЛЬНО смойте под горячей водой флюс, потому что флюс проводит ток, образуя паразитные цепи - что приведет к искажениям звука (для нашего "Ковокса" это не актуально, но вообще порой при несмытом флюсе даже происходит "загадочное" самовозбуждение усилителей).

Приведенная печатная плата далеко не оптимальная (но простая в изготовлении). Можно существенно уменьшить ее размеры и поместить плату "Ковокса" в корпус разъема, подключаемого к параллельному порту. Тогда наружу пойдет уже кабель со звуковым сигналом - к усилителю. Перед усилителем желательно включить простую цепочку для коррекции частотной характеристики и подавления шумов: последовательно резистор порядка 10 кОм, параллельно конденсатор 100...1000 Ом. Также нужен конденсатор для развязки по постоянному току, включенный последовательно в цепь: 0.1...0.5 мкФ.

Во сколько же обойдется сборка такого "Ковокса"? Резисторы, как уже упоминалось, стоят примерно 25 рублей, разъем к принтерному порту - около 20 рублей. Такую мелочь как провода, в расчет не берем. Остальные детали - например, усилитель с блоком питания и громкоговорителям либо активные колонки - нужны для вообще для любой звуковой карты, поэтому в калькуляции не учитываются. В результате самодельный "Ковокс" обойдется Вам примерно в 45 рублей или 1.5$. Недорого, если учесть, что самая дешевая звуковая карта сейчас стоит 2.5$, а то что сделано своими руками, всегда приятнее использовать в обиходе :-).

Правда, Covox не может полностью заменить звуковую карту, но тем не менее, слушать MOD, STM, MP3... и звуковое сопровождение некоторых игр Вы сможете. Также есть драйверы для Windows 3.1 и Windows 95. Вот драйвер для вывода звука на "Ковокс" в некоторых играх фирмы Id (например, Wolfenstain 3D): idcovox.zip (2 Кб).
