Ф О Т О В Ы С Т А В К А
Секция "Процессоры"

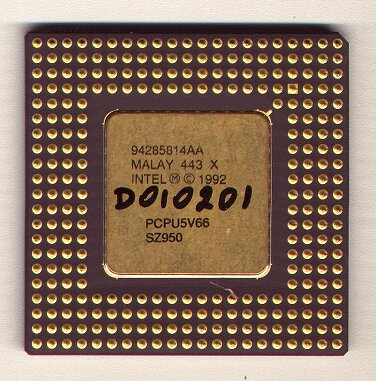

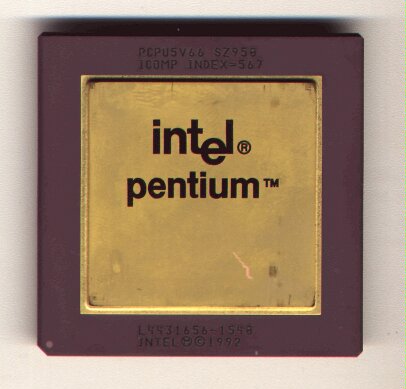

Назад к списку секций Фотография Описание экспоната Рис.1 Рис.2 1.Intel Pentium-66 Это один из первых процессоров семейства Intel Pentium для гнезда Socket4. В таком исполнении изготавливались процессоры Pentium-60 и Pentium-66. Для них были нужны соответствующие материнские платы. Сейчас и процессоры, и платы Socket4 - большая редкость, поскольку изготовлено их было немного. Процессоры Pentium-75, Pentium-90 и более поздние изготавливались уже для Socket5. Таким образом, пользователи, купившие самую передовую на тот день систему Pentium, при дальнейшей модернизации Pentium-66 на Pentium-75/90/100 были вынуждены покупать новую материнскую плату с Socket5. Как это похоже на ситуацию с Pentium4, который вначале изготавливался под Socket423, а потом Intel перешла на Socket478, и владельцы материнских плат с разъемом Socket423 остались "с носом"! Как видно на фотографии, процессор был изготовлен в далеком 1992 году. Он крупнее обычных Pentium для Socket5/Socket7. Имеет золотистую среднюю часть (теплоотвод). Гнездо для такого процессора не предусматривает выступов для крепления радиатора, поэтому радиатор (с вентилятором от 486) цепляется за процессор пластмассовыми защелками. Ножки у процессора располагаются рядами, как у 486. По производительности Pentium-66 ненамного превосходит 486DX4-100 Рис.1 Рис.2 2.Intel Pentium Pro Это очень редкий процессор, занимающий промежуточное положение между Pentium и Pentium-II. Он никогда не был распространен, поскольку практически не применялся в бытовых компьютерах. Область применения Pentium Pro - серверы и рабочие станции. Для домашних компьютеров этот процессор был слишком дорог, а кроме того - требовал специальной материнской платы с разъемом Socket8. Каковы особенности Pentium Pro (кодовое обозначение P6)? Главное отличие от других процессоров: кэш-память второго уровня емкостью 256 или 512 Кб располагается на... кристалле процессора! Благодаря этому процессор получился дорогим, зато кэш-память работает на тактовой частоте ядра. Выпускались Pentium Pro с тактовыми частотами 150, 166, 180 и 200 МГц. Процесор, фото которого вы видите, имеет частоту 200 МГц и 512 Кб кэша второго уровня. Кэш первого уровня у всех Pentium Pro такой же, как и у Pentium (не MMX): 8+8=16 Кб. Pentium Pro рассчитан на 32-разрядные операционные системы. В 16-разрядных системах, или системах с 16-разрядным ядром (DOS, Windows 3.1/95/98/Me) быстродействие его почти такое же, как у Pentium. А вот с 32-разрядными системами (например, Windows NT/2000) Pentium Pro работает раза в два быстрее. По крайней мере, при тестировании процессора утилитой "Hardware Info" в режиме 32-разрядных команд, был получен результат, сравнимый с младшими моделями Penitum-II. Это неудивительно, так как Penitum-II похож на Pentium Pro, отличаясь от него наличием блока команд MMX, внешним кэшем второго уровня и большей тактовой частотой. Добавлю, что процессор, изображенный на фото, работает в сервере HP Vectra. Сервер двухпроцессорный, однако на нем стоит только один процессор. Так что, если у вас случайно найдется процессор Pentium Pro, да еще вместе с радиатором и специальным модулем VRM - может быть продадите? И вам хорошо, и мне удастся проапгрейдить древний сервер :-) Примечание: Pentium Pro изображен в том же масштабе, что и Pentium-66 (см. выше). То есть, это весьма крупная микросхема! 3.Intel 80286 - 12 MHz 16-разрядный процессор фирмы Intel. Выпускался с 1982 года. Устанавливался в первые компьютеры класса IBM PC AT. 286 процессор позволяет адресовывать до 16 Мб оперативной памяти (имеет 24 адресных линии) и может работать в двух режимах. Первый режим - стандартный. В этом режиме 80286 отличается от 8086, процессора предыдущего поколения, только большей скоростью. Другой режим - защищенный. В нем 286 позволяет адресовывать до 16 Мб оперативной памяти, поддерживает на аппаратном уровне многозадачность и использует механизм виртуальной памяти (когда за недостатком оперативной памяти часть ее содержимого временно выгружается на жесткий диск, а когда это содержимое понадобится, оно снова загружается с диска)... Защищенный режим 286 процессора использует Windows 3.1, если запустить ее командой win /s (с ключом /s Windows 3.1 может работать даже на 286, правда весьма медленно!). Тактовая частота первых 286 процессоров была 6 МГц, всего на 25% больше, чем у 8086. Однако и на этой частоте 286 в 5-8 раз производительнее, чем 8086. Так, 8086 может выполнить 40 тыс. команд умножения в секунду, а 286 - 300 тыс. команд! За секунду 8086 может выполнить 500 тыс. условных переходов, а 286 - 600 тыс. 8086 может произвести 1 млн. операций сложения в секунду, а 286 - уже 2 млн. операций. Более поздние 286 системы имели частоты 8, 10, 12, 16 и даже 25 МГц. 286 процессор содержит примерно 120 тыс. транзисторов. Внешнее исполнение - в виде 68-контактной квадратной микросхемы. На фото этот процессор показан установленным в соответствующий разъем. Сопроцессор устанавливается в специальный разъем на материнской плате. Покупатель мог сэкономить, приобретая систему без сопроцессора, если тот был ему не нужен. Начиная с 486DX сопроцессор встроен в корпус основного процессора. Сопроцессор 80287, показанный на фото (вставлен в разъем), выполнен в виде 40-выводной микросхемы DIP. Он может работать вместе с процессором 80286 с тактовой частотой 10 МГц. 4.Intel 80287 - 10 MHz Математический сопроцессор, работающий вместе с процессором 80286. Процессоры семейства x86 (в том числе и 286) предназначены для работы с целыми числами. Сложные математические операции над числами с плавающей запятой реализуются с помощью достаточно длинных подпрограмм в виде набора команд сложения - вычитания и умножения - деления. Эти подпрограммы выполняются сравнительно медленно. Увеличить скорость работы системы в несколько раз (в ряде случаев) можно с помощью сопроцессора. Однако для этого программа должна уметь работать с сопроцессором. Сопроцессор способен быстро и точно выполнять операции над числами с плавающей запятой и трансцендентные операции (tg, arctg, 2^X-1, Y*log₂X и Y*log₂(X+1)). Также в сопроцессоре хранятся некоторые константы: число "пи", число "e", значения log₂10, log₂e, log₁₀2 и log_e2. В список программ, требующих в обязательном порядке сопроцессор, входит, например, система автоматического проектирования AutoCAD для DOS. Если сопроцессора нет, можно использовать его программный эмулятор. С ним программа, требующая сопроцессор, будет работать, пусть и медленно. Такие программы, как электронная таблица Lotus 1-2-3 или калейдоскоп DAZZLE умеют обнаруживать и использовать сопроцессор для ускорения работы
