Ф О Т О В Ы С Т А В К А
Секция "NE2000-совместимые сетевые адаптеры"

Назад к списку секций

Фотография Описание экспоната

1. Realtek RTL8019
В этом разделе помещены NE2000-совместимые сетевые адаптеры. NE2000 (Novell Eagle 2000) - это классический 16-разрядный адаптер, ставший фактически стандартом для производства недорогих, зачастую "безымянных" 10-мегабитных сетевых плат для шины ISA. Платы типа NE2000 поддерживали и поддерживают практически все сетевые операционные системы и оболочки (Novell Netware, Personal Netware, Windows 3.11/95/98/2000, *NIX'ы и Linux'ы...). Поэтому проблем с ними не должно быть. Должен подойти универсальный драйвер для платы NE2000. Впрочем, даже если стандартные драйверы для NE2000 подходят, лучше использовать "родные" драйверы, разработанные именно для данной модели сетевой платы.

Однако, сначала ISA-шный адаптер надо настроить. Самые древние сетевые платы настраиваются перемычками. Более новые (т.н. Jumperless) хранят настройки в своей энергонезависимой флэш-памяти. Чтобы изменить их, нужна специальная DOS-овская утилита, задающая адрес порта ввода-вывода, номер прерывания, адрес памяти BootROM (если она есть), тип используемого трансивера, т.е. сетевого разъема (если разъем не один) и некоторые другие параметры, а также протестировать бесконфликтную работу сетевой платы. К сожалению, универсальной настроечной утилиты, по-видимому, не существует, и для каждой модели сетевой карты нужна своя утилита. У меня есть приличная коллекция драйверов и утилит для ISA-шных сетевых адаптеров, по крайней мере, для всех тех, что указаны в этом разделе. Так что, если вам нужны драйверы - обращайтесь.

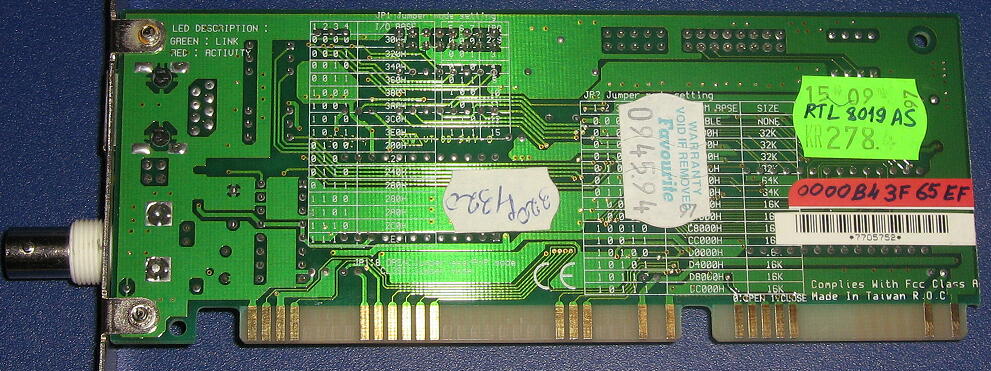

Итак, на фото указан сетевой адаптер с чипом Realtek 8019AS. Адаптер может настраиваться перемычками (подсказка о том, как устанавливать перемычками, напечатана на обратной стороне платы), но можно перевести его в режим Jumperless, и тогда настройки делаются программно.

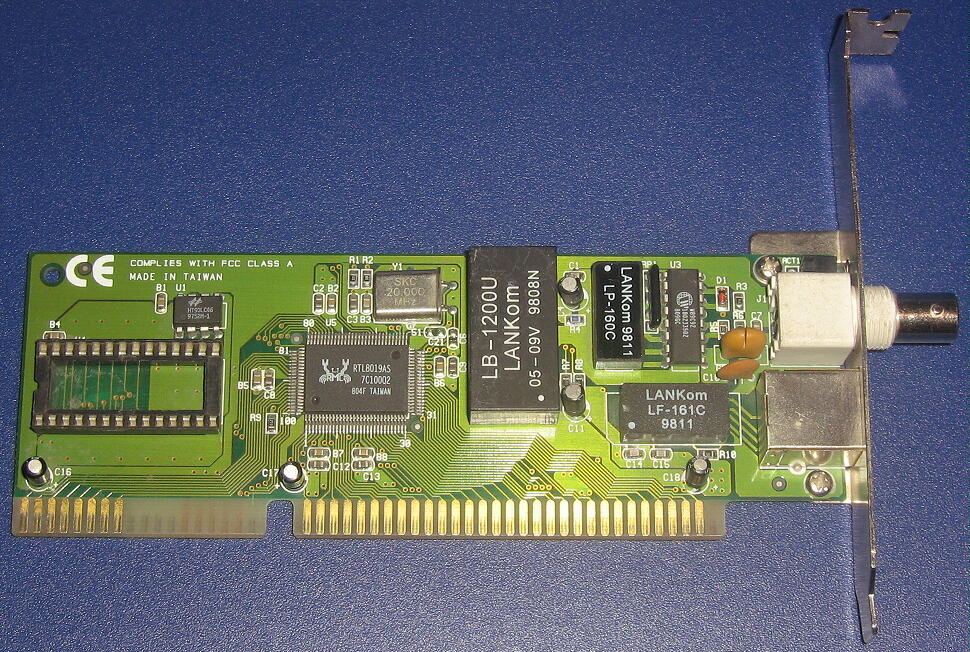

2. Realtek RTL8019 Jumperless
Это тоже адаптер с чипом Realtek RTL8019AS, однако на нем нет перемычек, и все настройки делаются только программным способом, с помощью утилиты RSET8019.EXE.

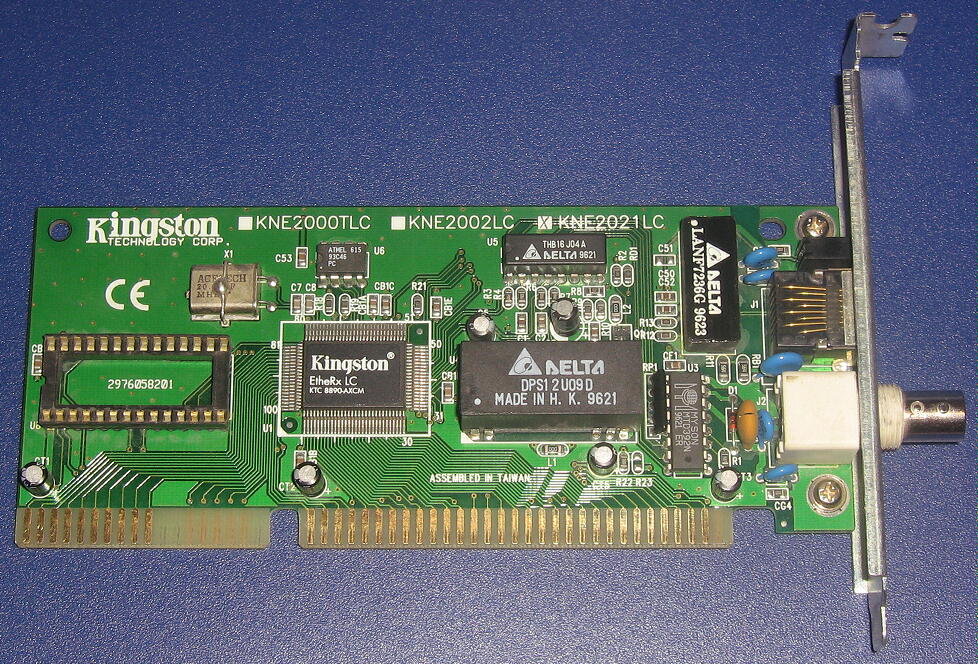

3. Kingston KNE2021LC
Еще одна "фирменная" плата, сохраняющая совместимость с моделью NE2000. Недостаток - достаточно громоздкая утилита конфигурации, работающая в графическом режиме.

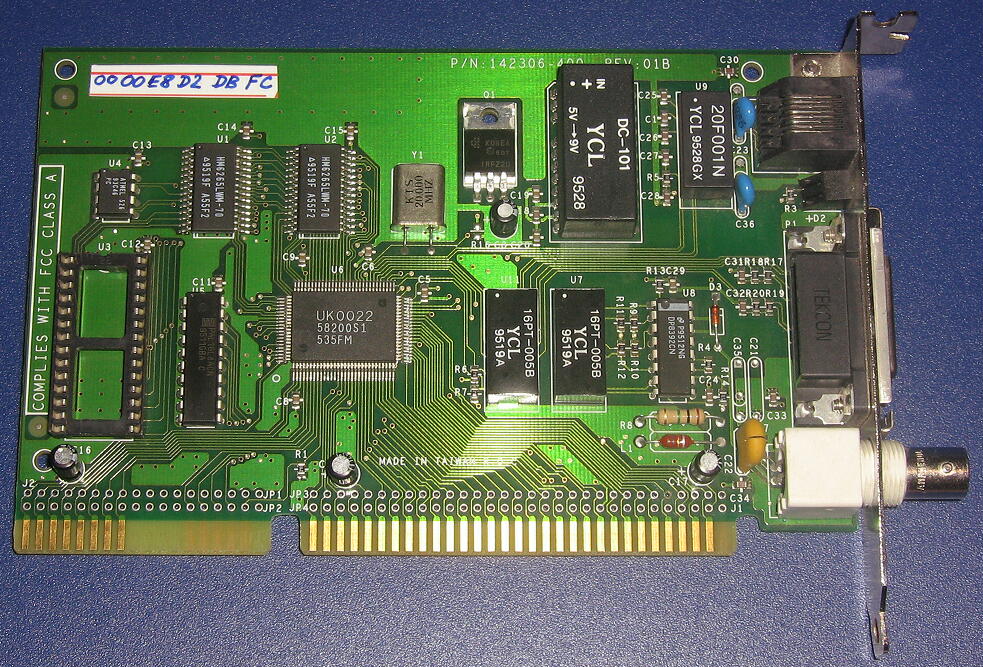

4. Accton UK0022
Единственная в этом разделе полностью универсальная ("Combo") сетевая плата с тремя сетевыми разъемами (трансиверами). Кроме "тонкого коаксиала" ("thin coax", 10BASE-2) и "витой пары" ("twisted pair", 10BASE-T), она позволяет подключать "толстый коаксиал" ("thick coax", 10BASE-5) - крайне редкую на сегодняшний день разновидность кабеля длиной до 500 метров. 10BASE-2 и 10BASE-T обеспечивают длину кабеля не более 200 и 100 м. соответственно.

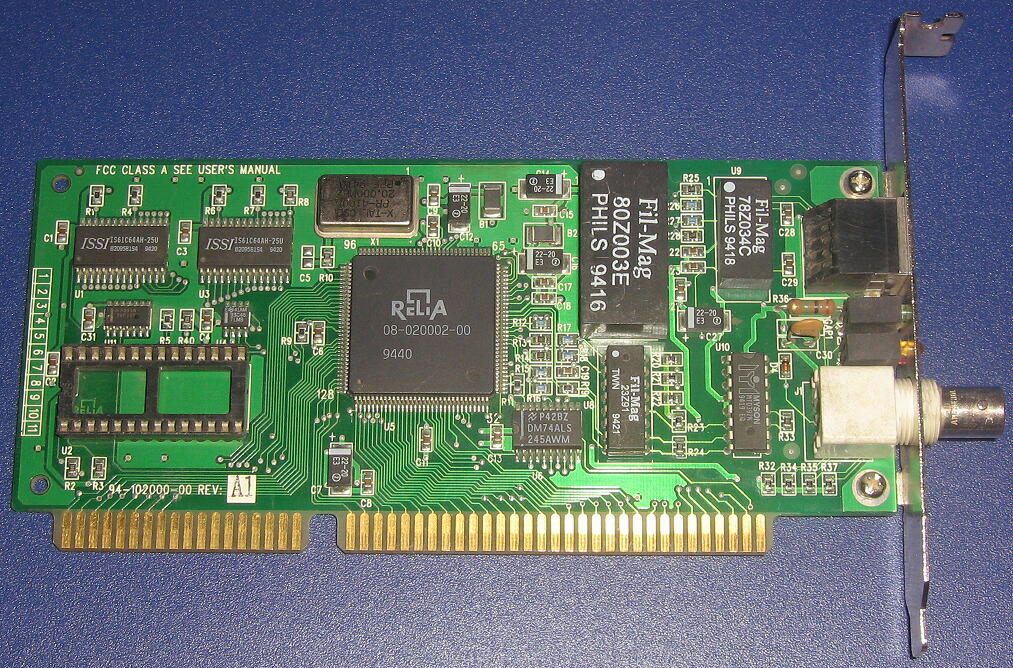

5. Relia RE2000

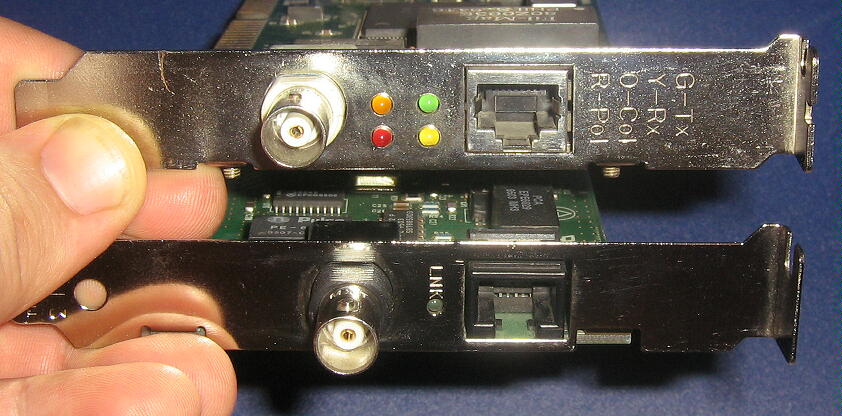

Добротная плата тайваньской фирмы Relia Technologies. Ее особенность - четыре индикаторных светодиода на задней панели. Обычные сетевые адаптеры имеют один-два светодиода ("link" - целостность витой пары, и "act" - активность, то есть, передачу данных через адаптер).


В данном случае есть индикаторы Tx (передача данных адаптером), Rx (прием данных), Col (коллизия в сегменте сети Ehternet) и Pol (по некоторым данным, этот индикатор оповещает, что в кабеле с витой парой перепутана полярность подключения контактов).

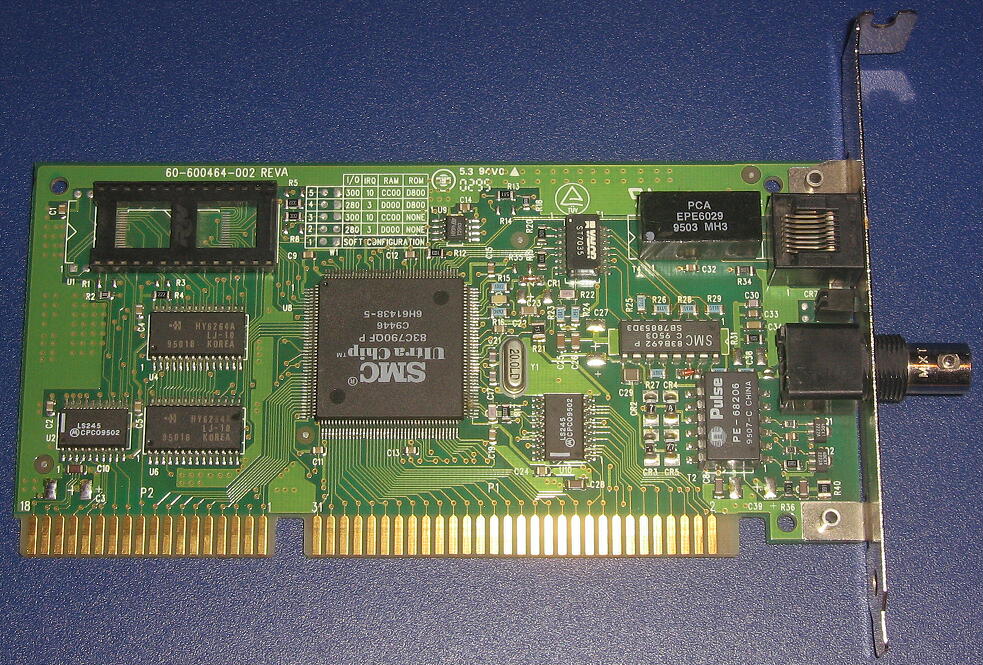

6. SMC EtherEZ (8416)
Добротный и редкий сетевой адаптер, изготовленный в США. Утилиты конфигурации к нему найти, увы, не удалось, но работает он хорошо
