Секция "Магнитооптика"
Назад к списку секций
| Фотография | Описание экспоната |
|---|---|
 Рис.1
|

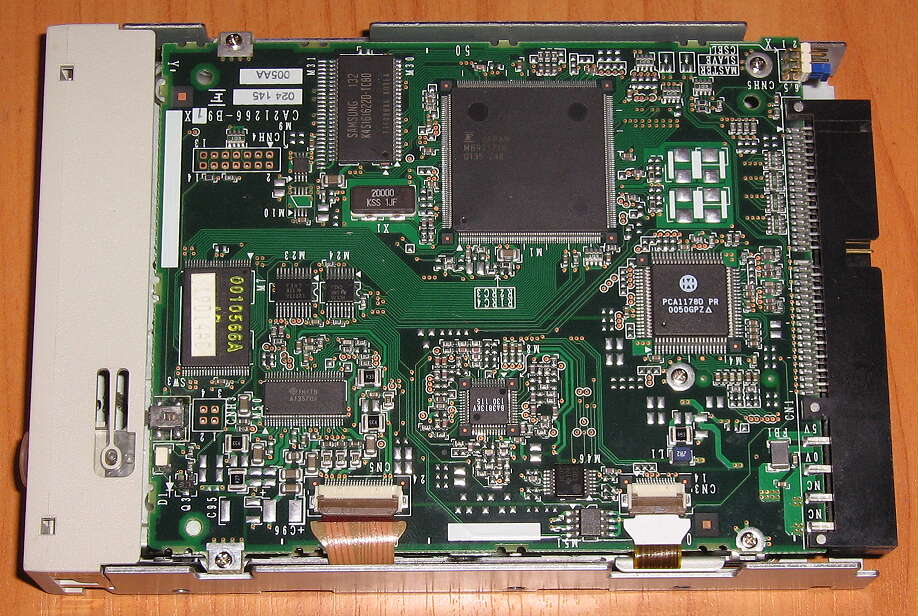

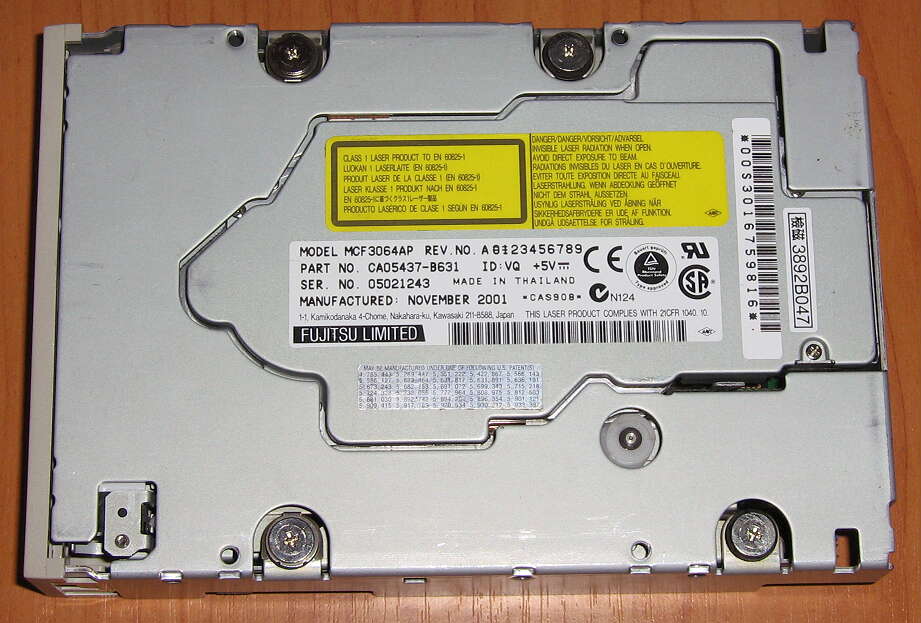

1.Дисковод Fujitsu MO (модель MCF3064AP) Магнитооптические накопители были созданы для замены устаревших флоппи-дисководов (также как и Iomega ZIP). Однако, в отличие от приводов ZIP, конструкция MO оказалась более удачной и надежной (впрочем, "благодаря" пишущим DVD и она не получила широкого распространения). Каков принцип хранения информации на магнитооптических дисках? Чтение данных осуществляется с помощью лазерного луча: лучи, отраженные от намагниченного и ненамагниченного участков диска, имеют разную поляризацию (эффект Керра). В отличие от CD-ROM, данные хранятся не на спиральной дорожке, а на концентрических окружностях, как в винчестере. Поэтому угловая скорость вращения диска MO постоянна, и составляет около 3600 об/мин (для модели MCF3064AP). Запись данных осуществляется с помощью электромагнита и лазера. Лазер мгновенно подогревает участок, на котором производится запись, до температуры Кюри, которая для выбранного магнитного материала составляет около 145 градусов Цельсия. При этом магнитная поверхность размагничивается. Когда нагретый участок уходит из зоны действия лазера, он остывает, и в этот момент приобретает намагниченность, в зависимости от внешнего магнитного поля, создаваемого электромагнитом, расположенным над MO-диском. Изменяя напряжение на электромагните, производят запись информации. Информация сохраняется в самой структуре магнитного слоя, поэтому, в отличие от дискет и стримерных лент, диски MO не боятся внешних магнитных полей! Чтобы стереть с них информацию, диск придется нагреть до температуры Кюри. Неудивительно, что производитель обещает сохраняемость данных на магнитооптике в течение 30 лет. Кроме того, в отличие от ZIP, приводы MO жестко соответствуют открытому стандарту ISO 15041, и их производят разные фирмы (например, Maxoptix и Fujitsu). Емкость магнитооптики достаточно велика, и составляет в настоящее время от 1.3 Гб для дисков 3.5" до 5.2 Гб для дисков 5.25"! Современные дисководы поддерживают более ранние стандарты, например, дисковод 640 Мб может работать с MO-дисками емкостью 540, 230 и даже 128 Мб. Итак, магнитооптика вполне пригодна для хранения и резервного копирования данных. На Рис.1 показан дисковод MO с интерфейсом IDE (ATAPI), вид сверху. Дисковод предназначен для дисков размером 3.5" и емкостью 640 Мб. Плата электроники ничем не защищена, и в отличие от плат винчестеров, располагается сверху - на нее оседает пыль. Дисковод питается только от +5 вольт (линия +12 вольт не используется). На Рис.2 показан тот же привод, вид снизу. Устройство было изготовлено в конце 2001 года. |
 Рис.3 |

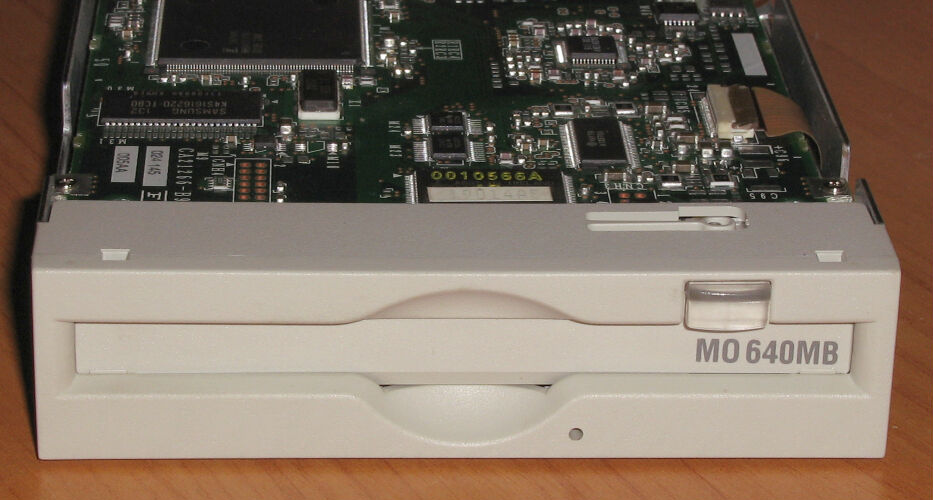

На Рис.3 можно видеть переднюю панель дисковода MO.
Прозрачная кнопка извлечения диска выполняет также функцию индикатора
активности накопителя. Технические характеристики этого дисковода таковы:
|
 Рис.4  Рис.5 |

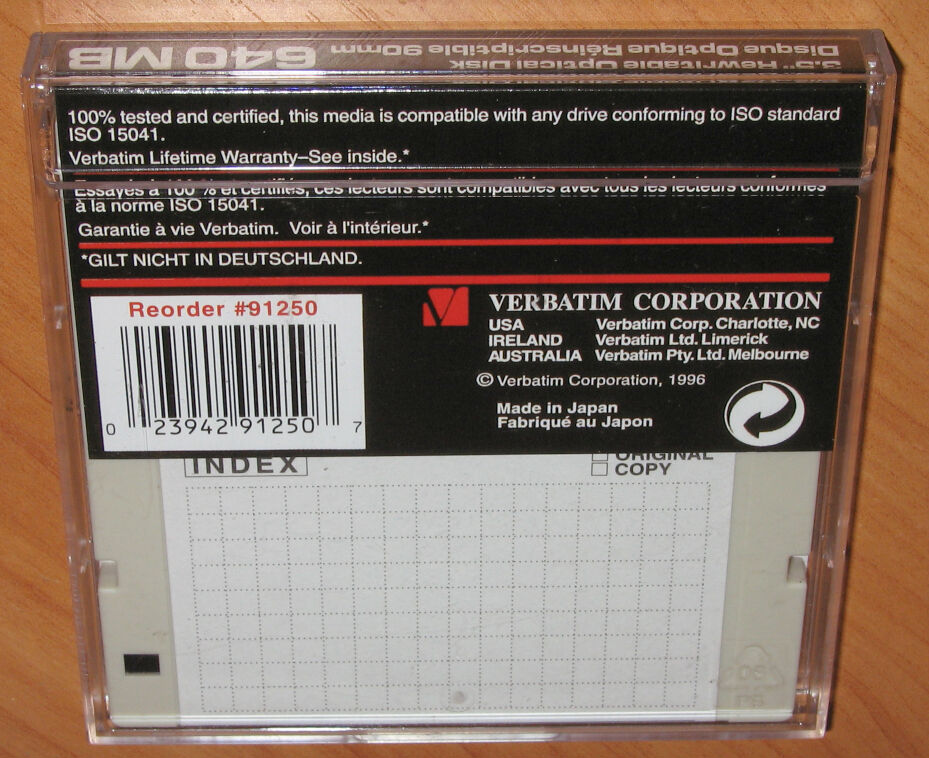

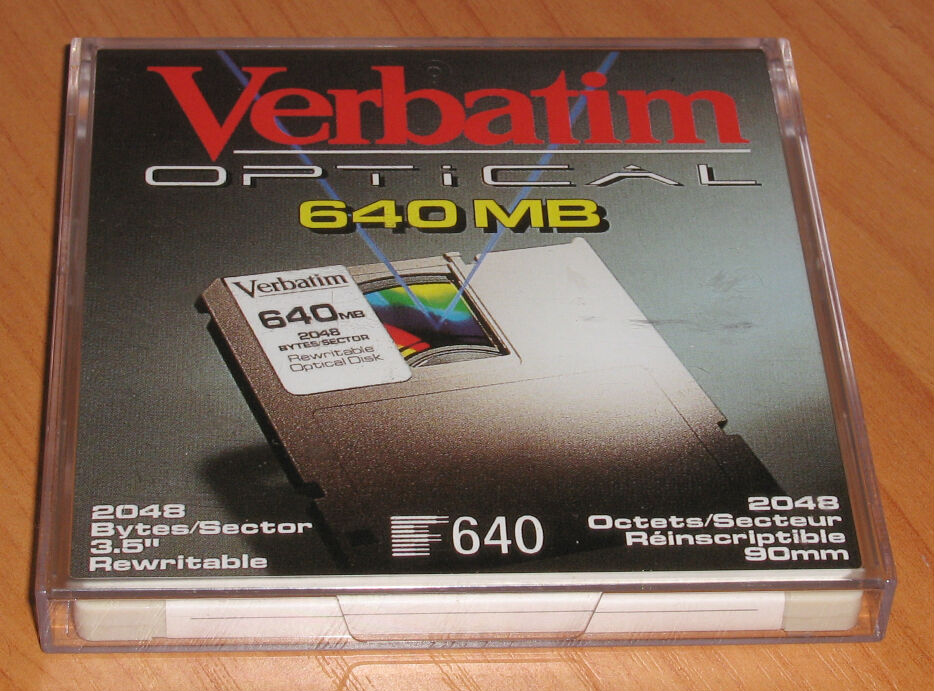

Рис.4 и Рис.5 дают представление о том, как выглядит коробка с MO-диском.
Прозрачная пластмассовая коробкя c дискетой емкостью 640 Мб производства

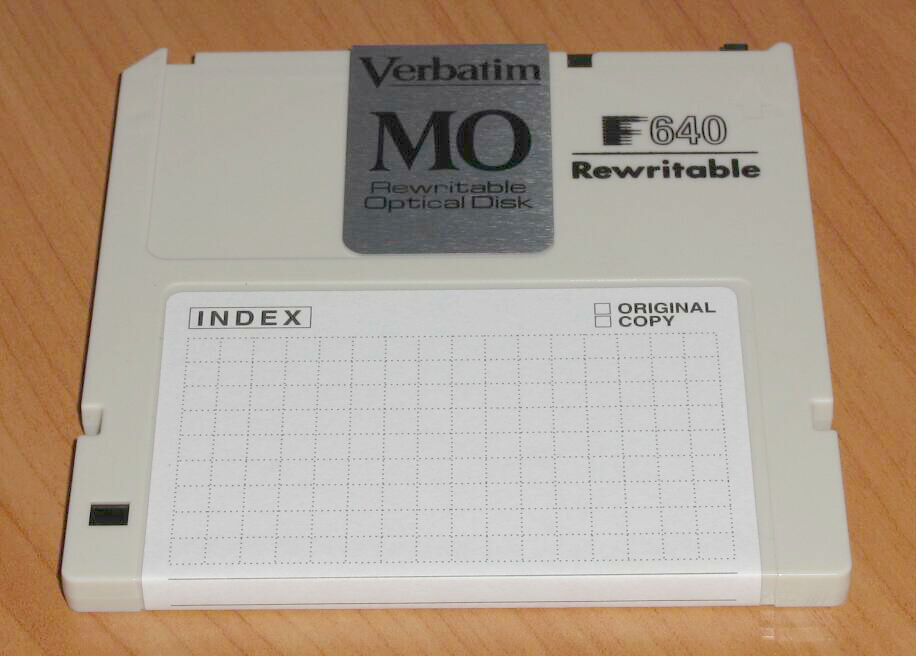

фирмы Verbatim. Размеры коробки - 97х94х11 мм. На Рис.6 показана
магнитооптическая "дискета" (ее размеры - 94x91x6 мм): Рис.6 Геометрические (логические) параметры разных типов MO-дисков приведены в следующей таблице: Емкость, Мб: 128 230 540 640 ------------------------------------------------- Плотность записи, бит на дюйм: 24400 29300 52900 52900 дорожек на дюйм: 15875 18256 23090 23090 ------------------------------------------------- Число дорожек: 10000 17940 42042 18480 Число секторов: 25 25 25 17 Число байт в секторе: 512 512 512 2000 ------------------------------------------------- |
 Рис.7 |
 Рис.8 |
|

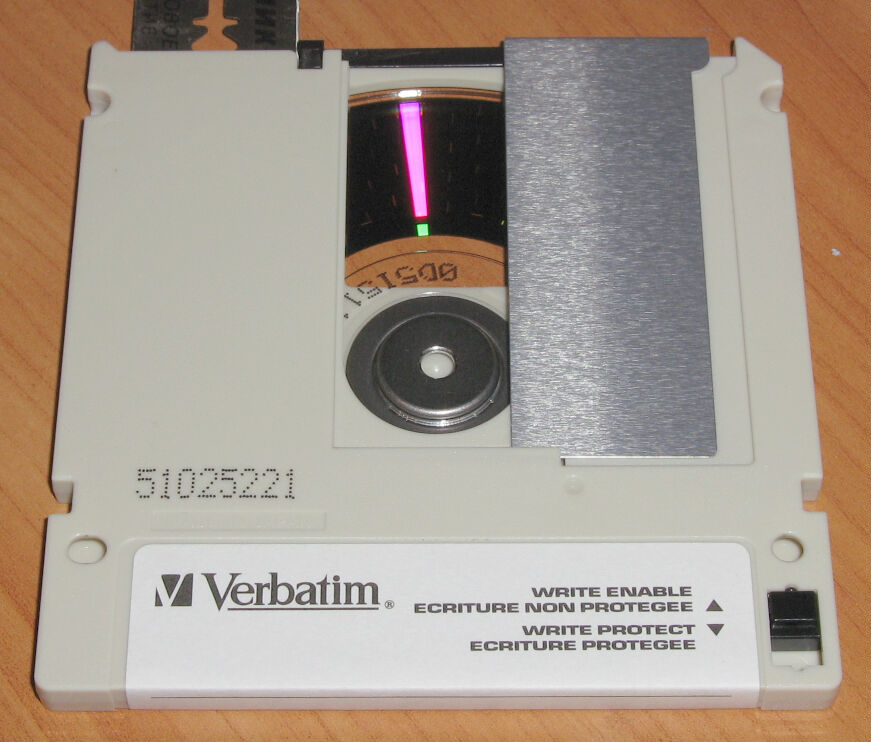

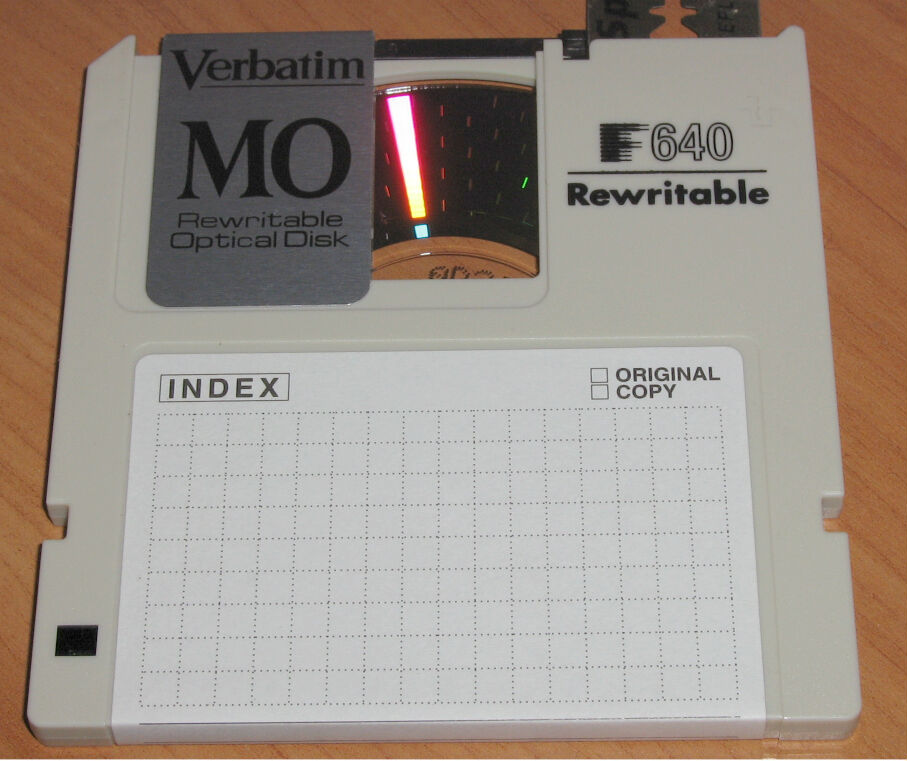

На Рис. 7 и Рис.8 изображена MO-дискета с отодвинутой шторкой
(на фото шторка зафиксирована безопасной бритвой). По конструкции
корпус MO-дискеты похож на обычную флоппи-дискету 3.5", 1.44 Мб:
пластмассовый контейнер со сдвигающейся вбок металлической шторкой,
круглая металлическая пластина для вращения диска (в отличие от
флоппи-дискеты, она закрывается шторкой), пластмассовая защелка
для включения защиты от записи... Однако диск совершенно иной.
Он сделан из стекла, либо поликарбоната, а отражающий слой
представляет собой сплав железа, тория и кобальта. На Рис.7 при
увеличении можно увидить короткие радиальные полоски - это сервометки,
нужные для позиционирования линзы.
С дисководом MCF3064AP связана интересная история. Этот дисковод достался мне без MO-дисков, и пришлось заказывать их в фирме "НЭТА". Когда дискеты были доставлены, обнаружилось, что дисковод решительно не желает с ними работать: вставленный диск некоторое время вращается, а затем останавливается (индикатор гаснет), и дисковод его не видит. При этом продавец уверял, что дисковод исправен, но забирать товар обратно отказывался ;-). Первое, что приходило в голову - диски несовместимы с приводом. Однако модель MCF3064AP должна поддерживать диски емкостью 640 Мб. Пришлось разобрать привод. Линза лазера была на вид чистой, однако я на всякий случай осторожно промыл ее медицинским спиртом, и насухо вытер ваткой, намотанной на острый кончик зубочистки (чтобы на линзе после высыхания не осталось следов). Результат оказался положительным: дисковод позволил осуществить низкоуровневое форматирование MO-дисков, а после этого - обычный формат. После этого стало можно записывать/читать данные. Кстати, на MO-диске, также как и на винчестере, можно создавать несколько логических разделов! К этому дисководу у меня есть драйверы и утилиты форматирования для MS-DOS и Windows 98. Найти их в Интернете почему-то оказалось весьма непросто. Если они вам нужны - пишите (но сначала посмотрите на сайте раздел "Драйверы")! Нужно заметить, что Windows XP содержит все необходимое для работы с магнитооптическими накопителями | |
