Секция "Сетевое оборудование"
Назад к списку секций
| Фотография | Описание экспоната |
|---|---|
|

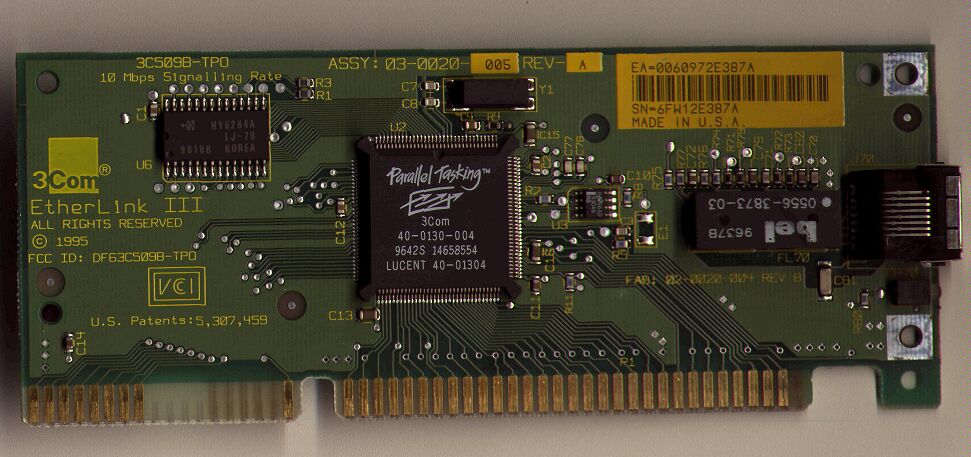

1. 3com509b Одна из лучших 10-мегабитных сетевых плат для шины ISA. Изготовлена фирмой 3COM (солидный производитель сетевого оборудования), собрана в США. Принадлежит к семейству EtherLinkIII, поддерживает технологию конвейрной обработки кадров данных Parallel Tasking. Благодаря этому производительность сетевого адаптера повышается на 20-50%. 3com509 - очень популярная сетевая карта, ее поддерживают почти все сетевые приложения, начиная от NetWare Lite и заканчивая Windows 2000/XP. Эта сетевая плата имеет набор драйверов для самых разных систем: DOS, Lan Manager, Personal Netware, Novell Netware 3.1x, 4.x, Windows 3.11, NT, 95/98... Также имеется конфигурационная утилита, которая устанавливает многие параметры сетевой карты. Можно выбрать тип оптимизации: DOS-овский клиент, Windows-клиент, сервер (в этом случае загрузка процессора минимальна). Можно включить или отключить Plug and Play. Настройки записываются в энергонезависимую память сетевой карты. У этого адаптера есть только разъем RJ-45 для подключения витой пары, но бывают и "комбинированные" 3COM509 с двумя-тремя сетевыми интерфейсами |
|

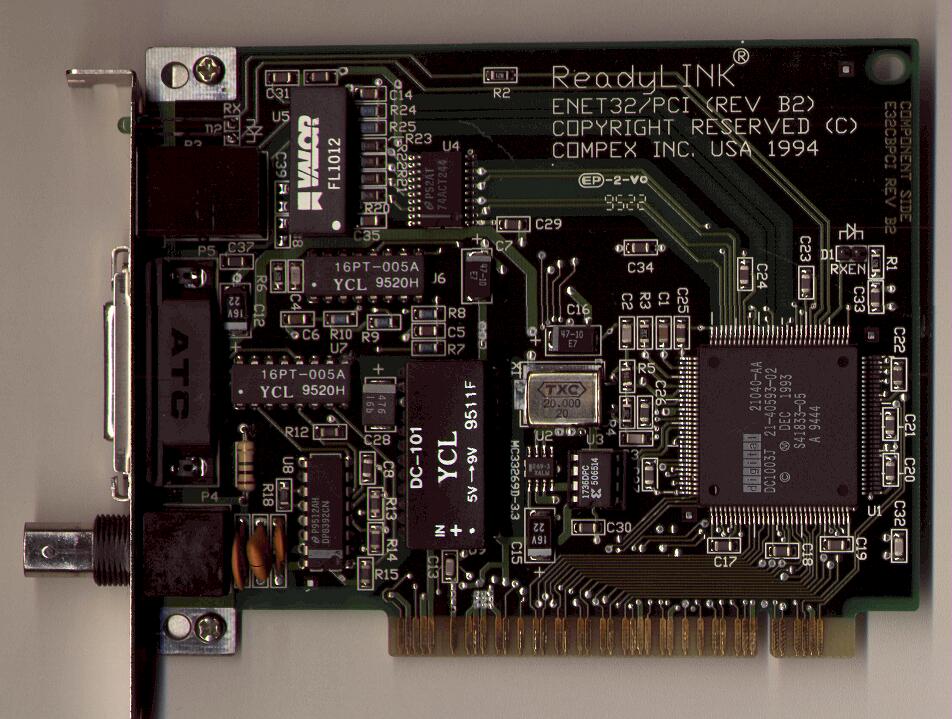

2. COMPEX ReadyLINK
Серверная 10-мегабитная сетевая карта для шины PCI, достаточно древняя (1994 год). Ранее она была установлена на школьном сервере (Pentium-75, система Novell Netware 3.12), и безотказно работала в течении 8 лет. Собрана в США, главная микросхема фирмы DEC. Эта сетевая плата является т.н. "COMBO", то есть комбинированной. У нее целых три коннектора: RJ-45 (для витой пары), BNC (тонкий коаксиал), AUI (подключается к трансиверу, к которому уже присоединяется толстый коаксиал или оптоволокно - в зависимости от типа трансивера). Поскольку шина PCI гораздо более скоростная, чем ISA, для сервера предпочтительно использовать именно ее (ведь через сетевой адаптер сервера проходят потоки данных от всех клиентских компьютеров). Так что даже с 10-мегабитной сетью на сервере целесообразно устанавливать PCI-ные сетевые карты. Следует заметить, что в комплекте драйверов (как же было нелегко его найти!) для этой сетевой карты нет пакетного драйвера для DOS. На испытаниях (судя по статье, которую можно найти в Интернете), плата показала отличные результаты: высокая скорость ввода-вывода и очень малая загрузка процессора сервера |
|

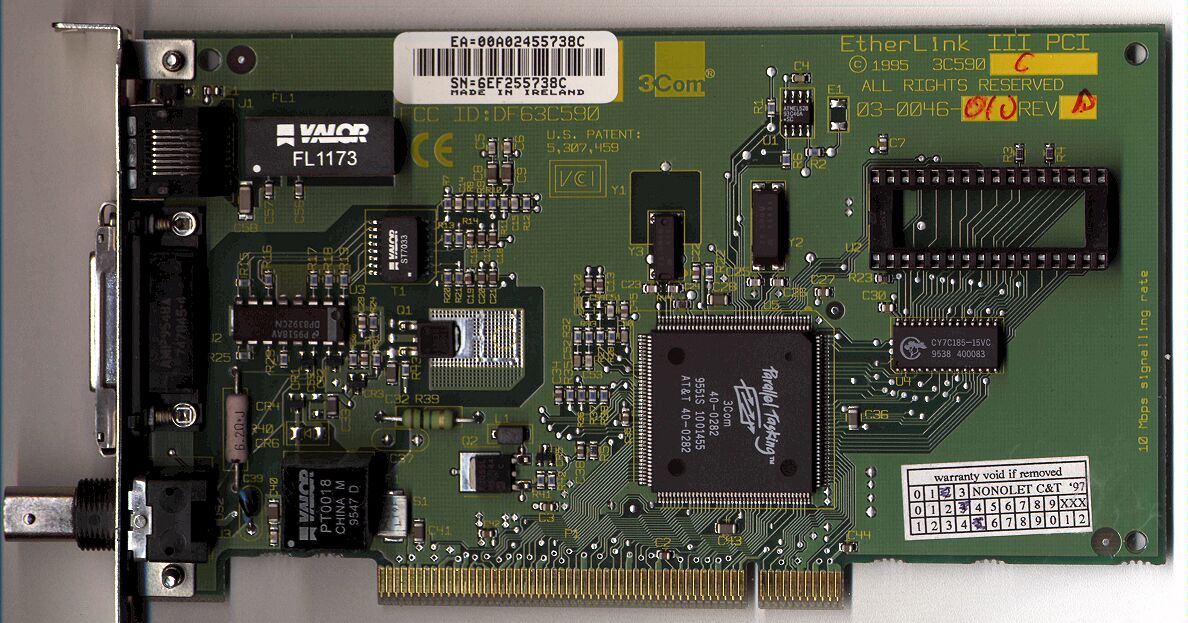

3. 3com590
Еще одна серверная 10-мегабитная сетевая карта для шины PCI. Фирма 3COM, семейство EtherLink III. Собрана в Ирландии. Плата имеет три коннектора, подобно предыдущей сетевой карте. Есть полный набор драйверов для любых операционных систем, в том числе для DOS. По результатам испытания (см. выше), она показала максимальную скорость ввода-вывода. По некоторым сведениям, на основе таких сетевых карт (3com) можно собрать локальную сеть большей протяженности, чем это гарантирует стандарт Ethernet. Например, можно организовать сегмент на витой паре длиной 180 м вместо указанных в стандарте 100 м (проверить это утверждение, к сожалению не удалось) |
 Общий вид. Доступно увеличенное фото
|

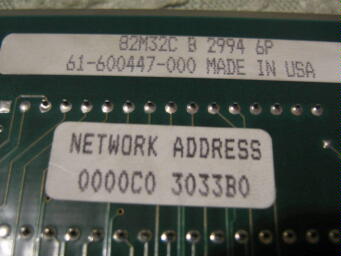

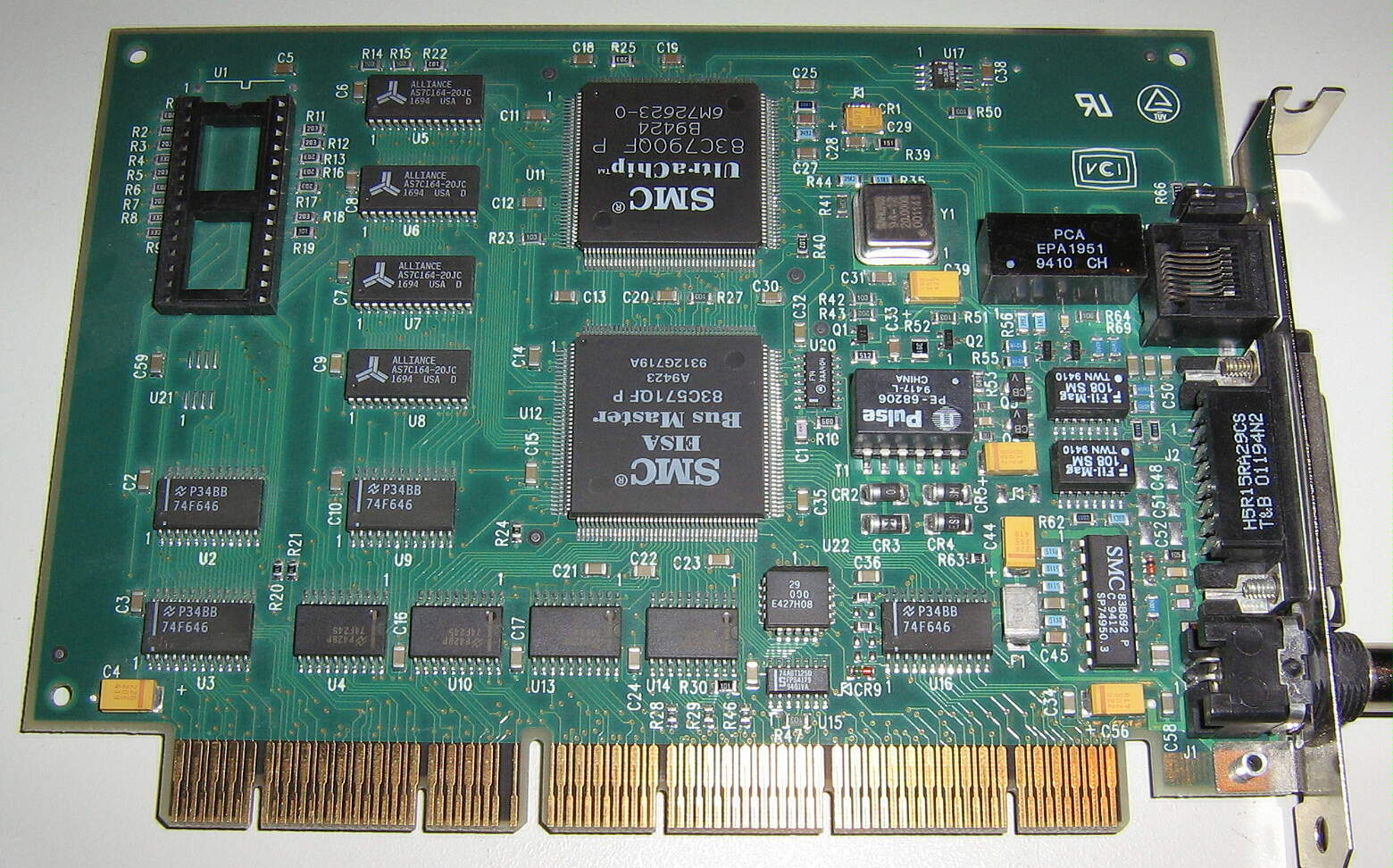

4. SMC EtherCard Elite32C Ultra EISA
Редкая сетевая плата для шины EISA. Взята с американского сервера Everex STEP VL. Скорость 10 Мбит/с, содержит разъемы для подключения витой пары, тонкого коаксиала, трансивера AUI (для подсоединения к оптоволокну или толстому коаксиалу). Поддерживает Bus-Mastering, т.е. передачу данных по шине EISA без непосредственного участия процессора. Для этой платы мне удалось найти драйверы и файл конфигурации !smc8010.cfg. Если что, могу поделиться: пишите!  Сделано в USA, однако! |
 |
 |

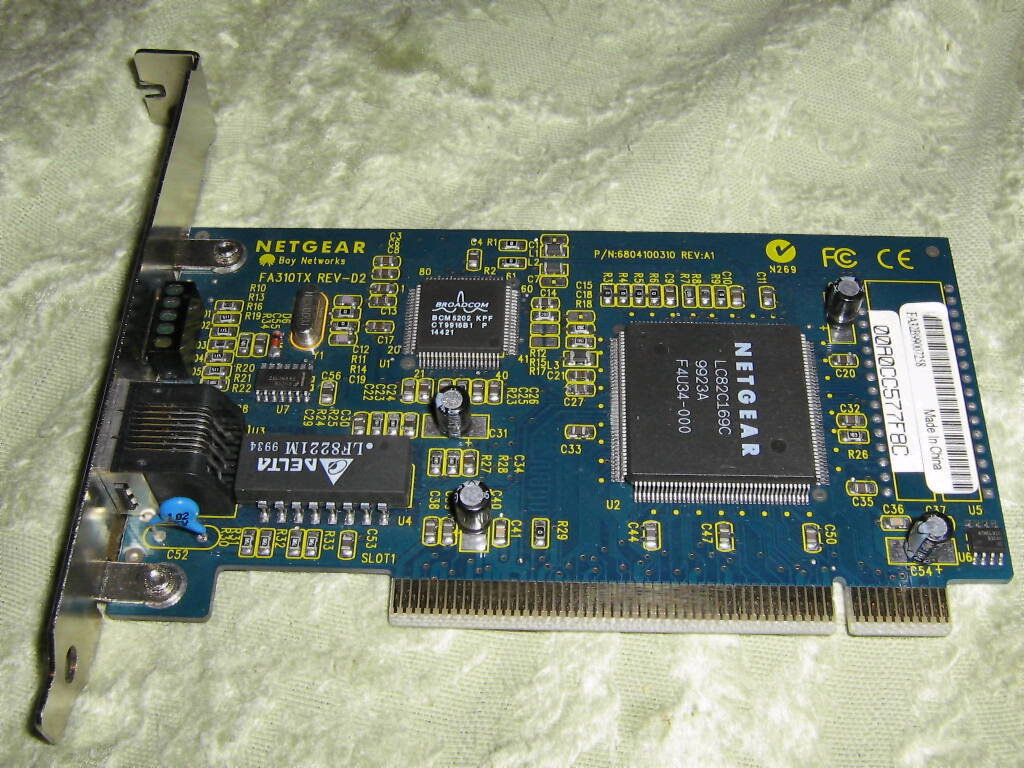

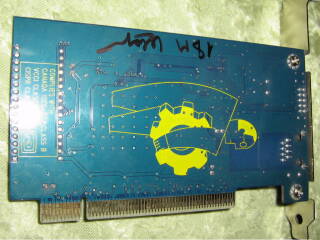

| 5. Netgear FA310TX PCI Хороший и достаточно редкий сетевой адаптер для небольших серверов. Поддерживает скорости 10 и 100 Мбит/сек (Ethernet на витой паре). Необычен тем, что у него на торце установлены целых пять светодиодных индикаторов! А именно: - режим 100 Мбит/с (100M) - полнодуплексный режим (FULL) - наличие электрической связи с сетью (LINK) - идет передача данных (ACT) - в сети произошла коллизия (COL) Некоторое время Netgear тестировался на машине HP Vectra, и неплохо себя зарекомендовал: высокая производительность, небольшая нагрузка на процессор. Для этого адаптера у меня есть драйверы для разных операционных систем |
|
|

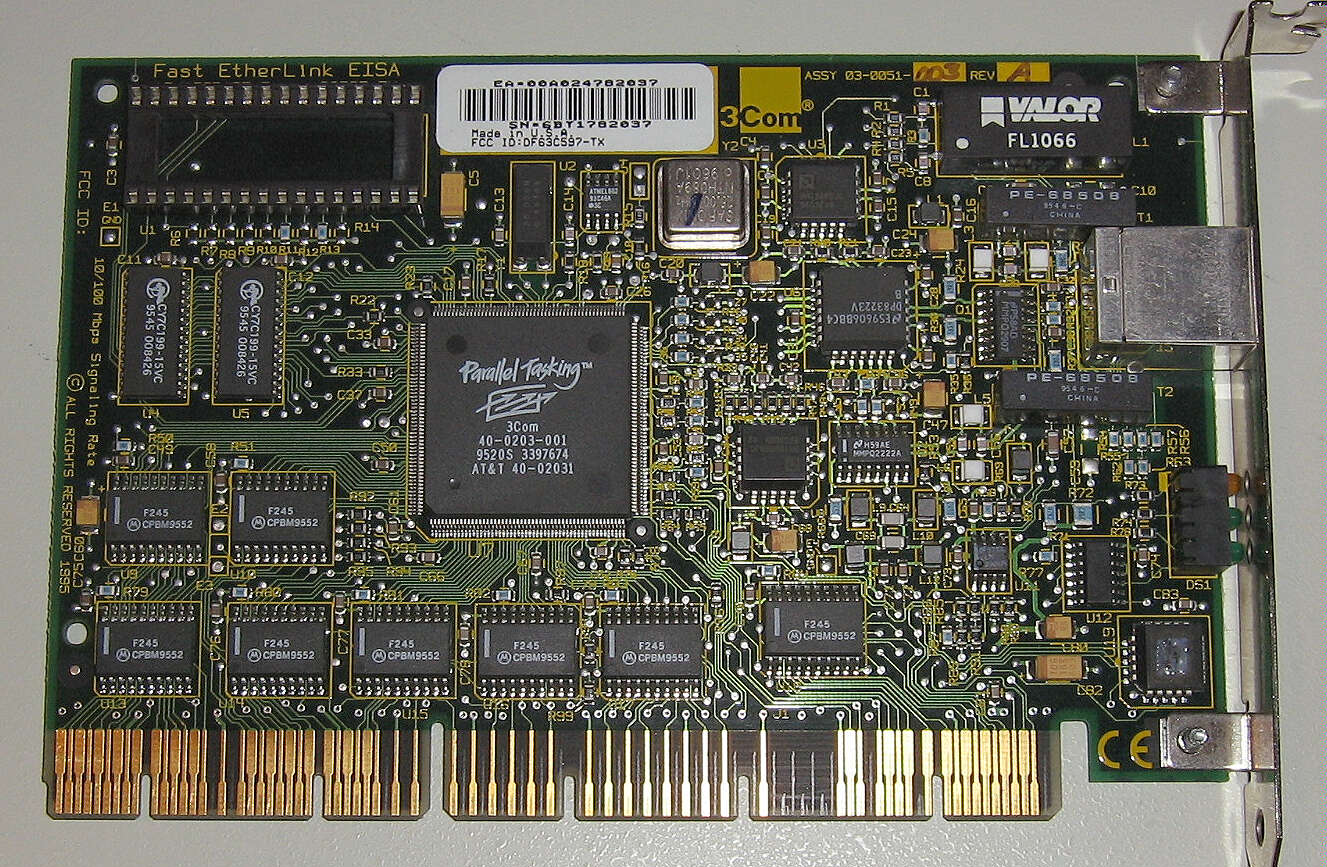

6. 3com597 Fast Etherlink EISA
Еще одна сетевая плата для шины EISA. Поддерживает режимы 10/100 Мбит/с! Оборудована одним коннектором RJ-45. Любопытно, что 3com597 была изготовлена в 1995 году - всего через год после появления стандарта Fast Ethernet. Для установки этой платы в слот EISA нужен файл конфигурации |
