Ф О Т О В Ы С Т А В К А
Секция "Твердотельные накопители"

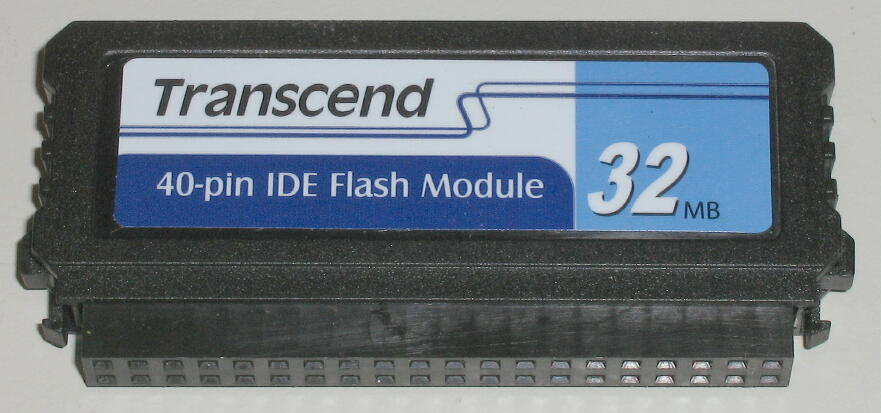

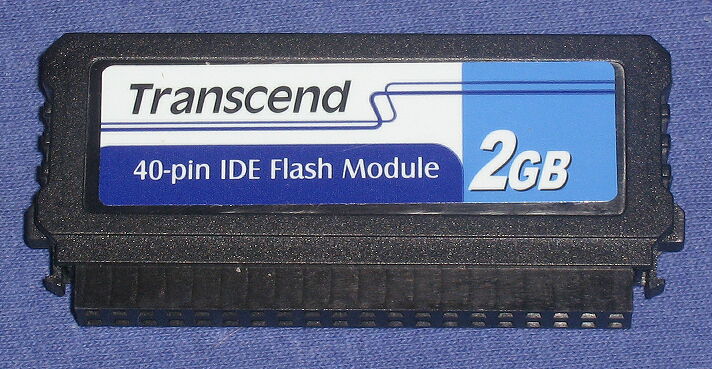

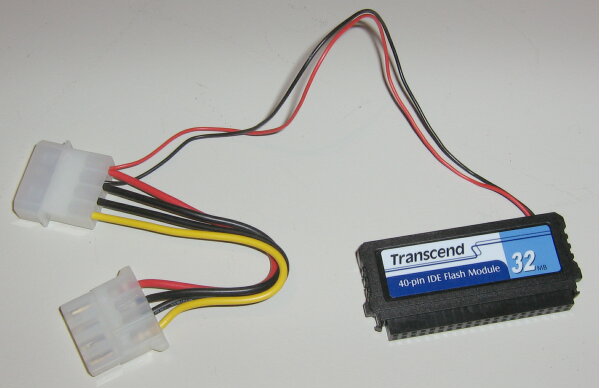

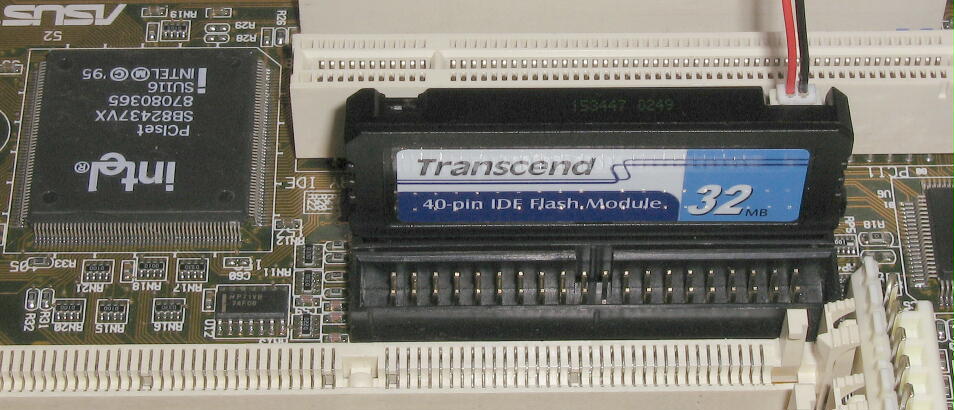

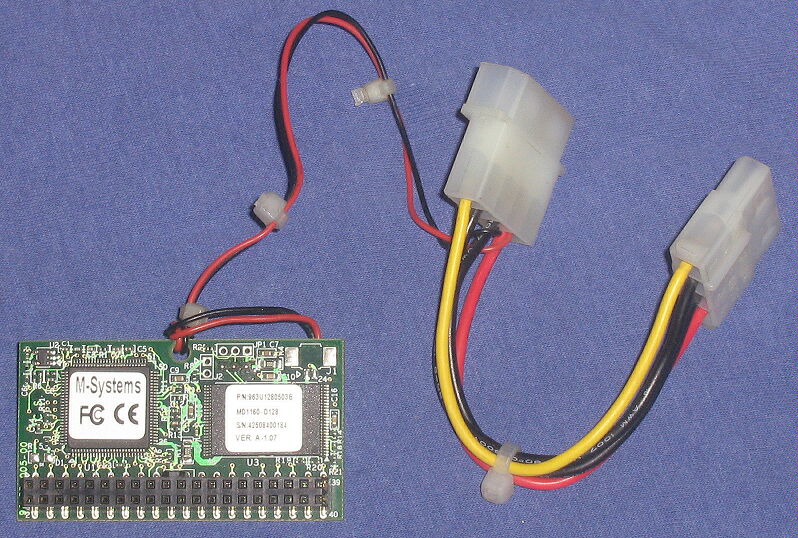

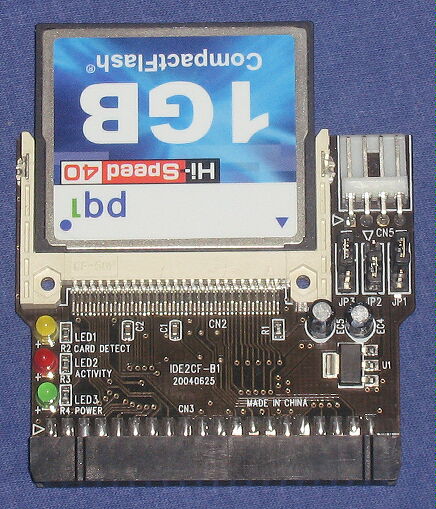

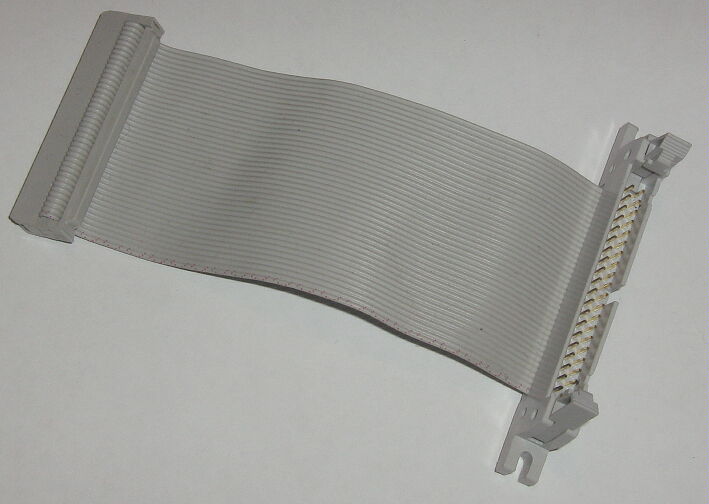

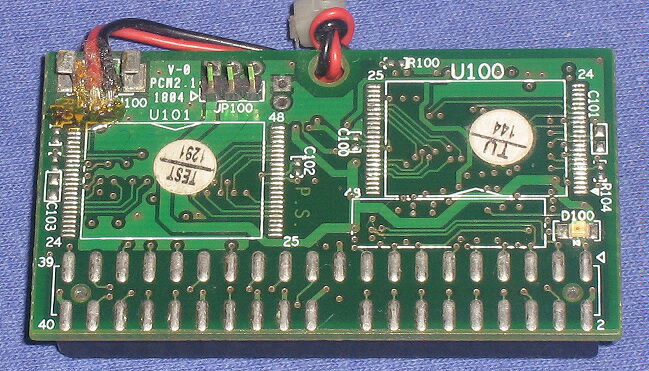

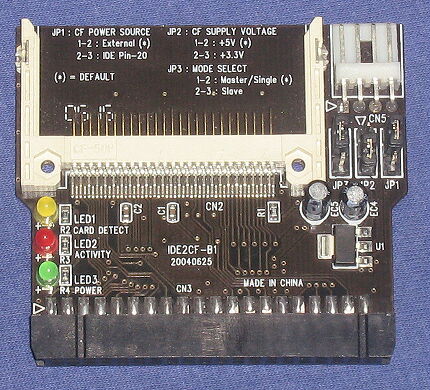

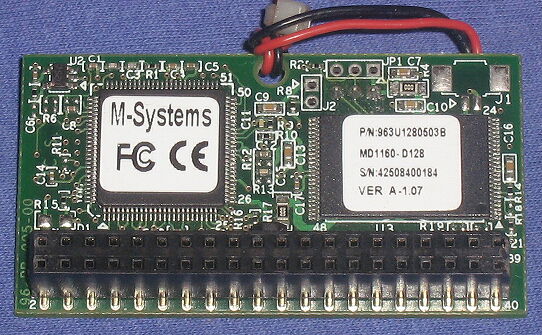

Назад к списку секций Фотография Описание экспоната Рис.1 Рис.2 Рис.3 1.Твердотельные винчестеры Transcend 32Mb/2Gb Очень легкая пластмассовая штучка с разъемом IDE ("мама", 40 контактов). Вертикально устанавливается в соответствующий разъем на материнской плате (Рис.3), или на контроллере IDE, и фиксируется с помощью двух защелок (см. Рис.1). Представляет из себя компактное энергонезависимое запоминающее устройство на основе флэш-памяти. Программно он полностью совместим с настоящими ATA-винчестерами на магнитных пластинах. Логические параметры накопителя емкостью 32 Мб таковы: Число "дорожек" - 494 Число "головок" - 4 Число "секторов" - 32 PRECOMP - 65535 LANDZ - 495 Флэш-винчестер абсолютно бесшумен, не подвержен механическому износу, способен выдерживать сильные удары и вибрации, потребляет немного энергии... Но есть у него один существенный недостаток: максимальное количество циклов записи-стирания составляет приблизительно 10⁵... 10⁶ - таково свойство флэш-памяти. Данный накопитель был приобретен под заказ в новосибирском НПО "Контакт" примерно за 20$. Высокая цена обусловлена, в частности, малыми объемами производства, поскольку флэш-винчестеры, почему-то не пользуются большим спросом. Впрочем, емкие флэш-накопители покупать более выгодно, так как их цена растет медленнее, чем емкость. Так, 2-гигобайтовый накопитель (Рис.4), приобретенный в "Техносити", стоил всего лишь в 2 раза больше, чем 32-мегабайтовый - и это при 64-кратной разнице в емкости! Рис.4 У модели 32 Мб скорость передачи данных достигает 2 Мбайт/с. Форматирование осуществляется практически мгновенно. Время доступа к данным очень мало - примерно, как у RAM-диска в оперативной памяти. Таким образом, кэшировать твердотельный винчестер не нужно. Питание "винчестера": +5 В от внешнего разъема-переходника. Имеется переключатель Master/Slave. Область применения - промышленные одноплатные компьютеры. Весьма удобно использовать этот накопитель в старых ноутбуках и компьютерах, которые не поддерживают жесткие диски большой емкости. С флэш-винчестером компьютер может быть практически бесшумным, что иногда немаловажно. Еще одно применение накопителя - для тестирования материнских плат и винчестеров: устройство не боится частых включений/выключений и позволяет хранить множество тестовых утилит. Это хорошая замена загрузочной дискете! На основе флэш-винчестеров можно делать "бездисковые" клиенты (в том числе RDP-терминалы), а также программные маршрутизаторы (на базе Datalaight TCP/IP Socket, KA9Q NOS или JNOS). Также на твердотельный накопитель можно установить Puppy Linux. Это происходит следующим образом: Puppy копирует в корневой каталог жесткого диска файл с образом своего загрузочного LiveCD, а также файл, в которм запоминается конфигурация системы. Таким образом, флэш-накопитель будет использоваться преимущественно для чтения данных, а запись на него будет производиться редко. В таком режиме он прослужит долго. Фотография Описание экспоната Рис.1 Рис.2 2.Твердотельный винчестер M-Systems 128Mb Другой твердотельный винчестер, изготовленный израильской фирмой M-Systems (кстати, эта фирма одной из первой начала изготавливать твердотельные "винчестеры", которые назывались DiskOnChip, и размещались в микросхеме, которую устанавливали вместо штатной микросхемы BIOS!). Итак, представленный накопитель емкостью 128 Мб устанавливается в разъем IDE горизонтально, т.е. параллельно материнской плате. На Рис.1 он показан с нижней стороны (со стороны разъема IDE), на Рис.2 - с верхней. Накопитель оборудован светодиодом (Рис.2 справа снизу), светящимся при передаче данных. Рис.3 Следует отметить недостаток, характерный для изображенных здесь накопителей Transcend и M-Systems. Питание +5 вольт подается к ним через два тонких провода с миниатюрным разъемом. После непродолжительной эксплуатации провода отрываются от разъемчика. На Рис.2 видно, как прежний владелец накопителя устранил эту неисправность: он припаял провода прямо к плате, а чтобы они не отломились, протянул их через отверстие в плате накопителя, и завязал узлом. Горизонтальное расположение накопителя позволяет уменьшить высоту устройства (например, одноплатного промышленного компьютера), однако иногда он перекрывает другой разъем на материнской плате, или упирается в какие-нибудь детали. Для этого случая я изготовил небольшой переходник - удлиннитель. Это просто два разъема IDC40 ("мама" и "папа"), соединенные небольшим куском шлейфа. К разъему "папа" подключается накопитель M-Systems, другой разъем переходника подключается к материнской плате (Рис.4). Рис.4 Фотография Описание экспоната Рис.1 Рис.2 3.Переходник Compact Flash - IDE Один из самых "древних" типов карт памяти - Compact Flash (CF) - имеет весьма примечательную особенность: у него параллельный интерфейс передачи данных, программно совместимый с интерфейсом устройств ATA! То есть схема, встроенная в карту памяти CF, полностью эмулирует IDE-шный жесткий диск. Что нужно, чтобы использовать карту CF в качестве твердотельного жесткого диска? Всего лишь простейший переходник, состоящий из двух разъемов (IDC40 и CF-50) и набора соединительных проводников! Казалось бы, такие переходники должны продаваться в каждом компьютерном магазине, но увы, они очень дефицитны. В Москве их купить еще можно, а в какой-нибудь захолустный Новосибирск эти "эксклюзивные товары" никто не везет. Я очень долго искал переходник CF-IDE, и наконец, приобрел его втридорога в одном из новосибирских магазинов (за 30$, в Москве он стоит в 2-3 раза дешевле). Итак, это чудо китайской инженерной мысли вы можете видеть на Рис.1 и Рис.2. Эта платка вертикально вставляется в IDE-гнездо материнской платы. В белый разъем сверху устанавливается карта CF. Справа виден разъем питания (как у дисководов 3.5") - карте CF надо питание +5 или +3.3 В. Для второго случая на переходнике имеется стабилизатор напряжения. Напряжение питания карты выбирается перемычкой. Другая перемычка определяет, откуда карта CF будет брать питание: с внешнего разъема или от одной из ножек разъема IDE. Впрочем, при питании от IDE она у меня не заработала. Может быть, для этого нужна другая материнская плата, или менее "прожорливая" карта памяти. Третья перемычка определяет, в каком режиме (Master или Slave) будет работать флэш-накопитель. Также на переходнике есть три светодиода: зеленый - питание включено, желтый - карта памяти установлена в разъем, красный - идет обмен данными (красный и зеленый диоды я перепаял, так как раньше об обмнене данных сигнализировал более тусклый зеленый светодиод, а ярко-красный горел постоянно) Для испытания переходника в него была установлена CF-карта емкостью 1 Гб. При тестировании она показала скорость чтения около 6 Мб/с, а скорость записи около 4 Мб/с - примерно как у обычного жесткого диска емкостью 1-2 Гб (однако, доступ к разрозненным данным у карты CF происходит гораздо бустрее, чем у традиционного винчестера). В отличие от специальных IDE Flash - накопителей (см. выше), карты CF можно приобрести почти в любом компьютерном магазине. И они дешевле IDE Flash - винчестеров такой же емкости. В настоящее время можно приобрести CF-карты емкостью 8 и даже 16 Гб, а одной-двух таких карт уже достаточно, чтобы собрать небольшой файловый или веб-сервер (если не обновлять хранящиеся на нем данные часто, карты CF смогут прослужить несколько лет).
