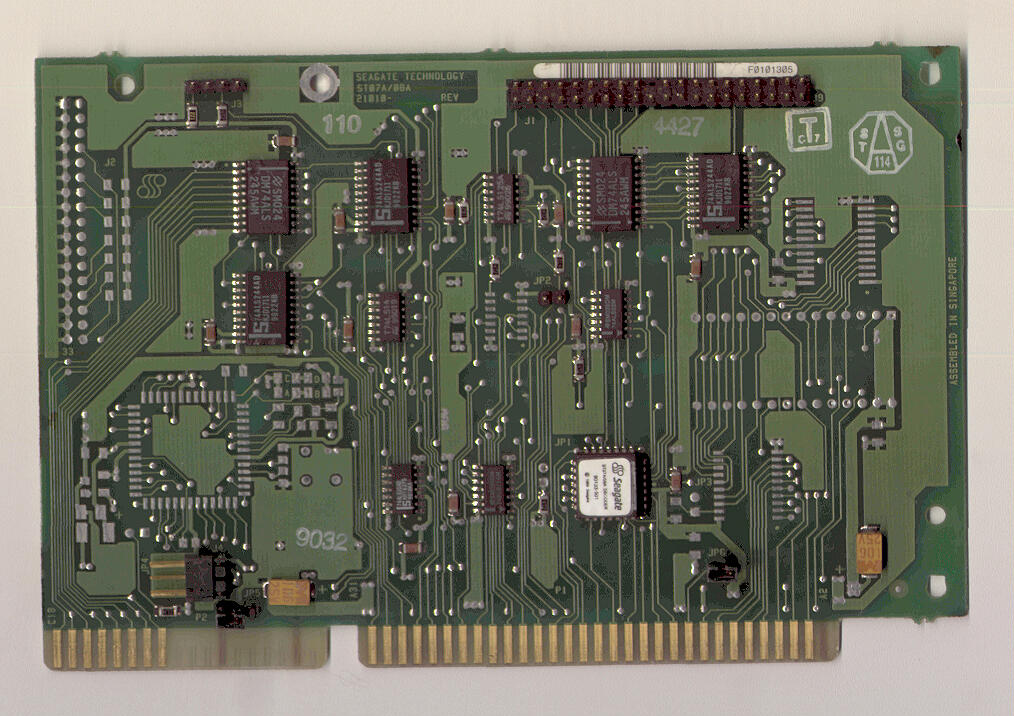

Как видно на фото, плата почти пустая. На ней много свободных мест, которые очевидно, заполнены на ST08A (там есть еще контроллер дисководов). Контроллер был изготовлен предположительно в 1989 году

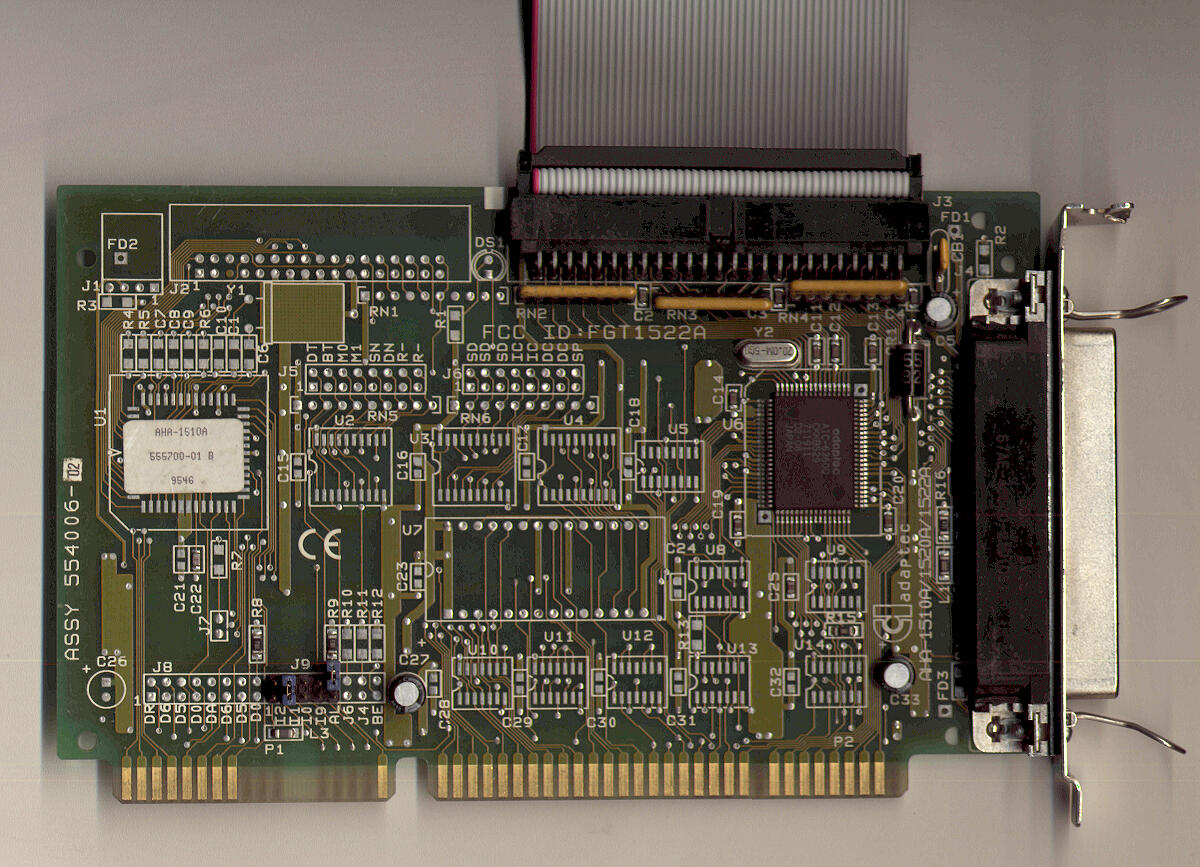

Как и всякий 8-разрядный SCSI-контроллер, он может работать с 7 SCSI-устройствами (жесткими дисками, CD-ROM'ами, стримерами, сканерами...), внутренними (см. 50-жильный шлейф, его длина может достигать 2 метров) или внешними (см. внешний разъем, длина наружнего кабеля до 25 метров!). Контроллер 8-разрядный (разрядность шины SCSI, разрядность же шины IAS - 16 бит), производительность - до 5 Мбайт/сек. Поскольку шлейфы и кабели SCSI весьма длинные, для гашения стоячей волны используются т.н. терминаторы (оконечные нагрузки). Здесь используются пассивные терминаторы в виде линеек резисторов (см. на фото желтого цвета, возле внутреннего разъема). Если подключить одновременно внешние и внутренние устройства, эти терминаторы придется выдернуть из разъемов.

Контроллер AHA-1510a - упрощенный, удешевленный (в отличие от AHA-1510). У него нет микросхемы SCSI BIOS, поэтому загрузиться с жесткого диска, подключенного к нему, не удастся. Необходимо загружаться с другого диска (например IDE, или дискеты), и запускать драйверы AHA-1510a. После этого SCSI-устройства станут доступны. Такой простой и дешевый контроллер удобен, если нужно подключить всего лишь SCSI-сканер или SCSI CD-ROM. Для этого контроллера есть драйверы под DOS (есть на сайте), а такая система, как Windows NT4.0 сама его отлично распознает

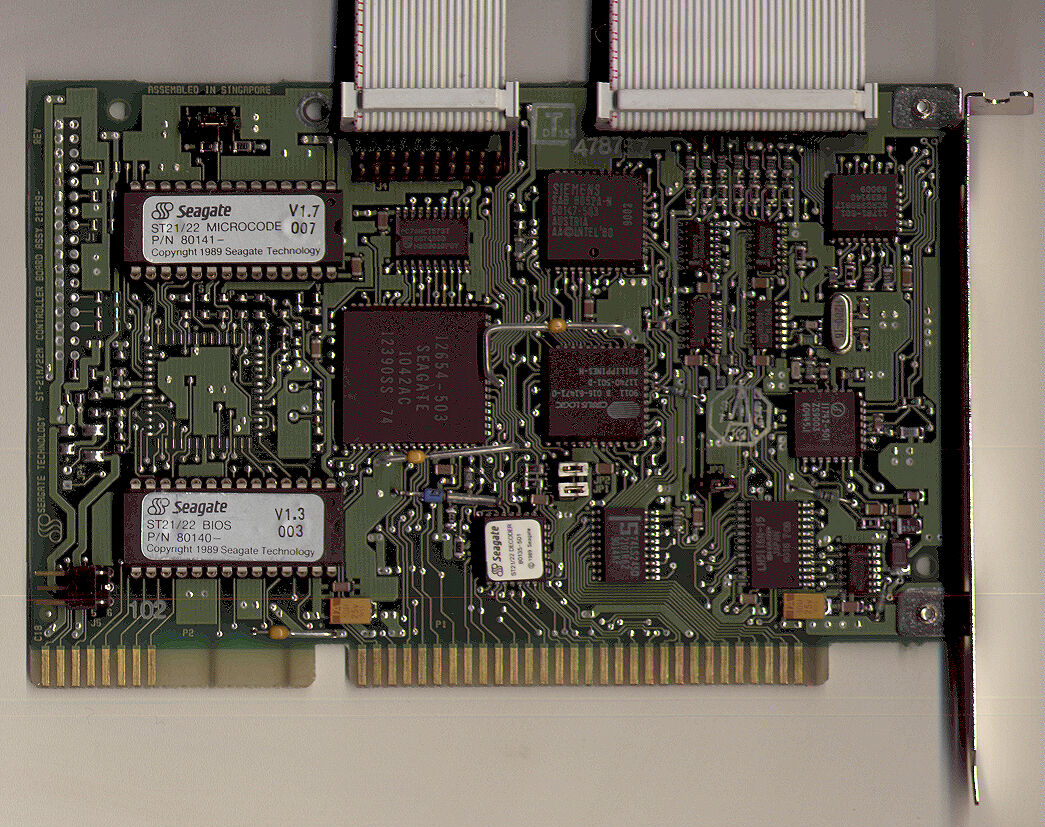

Данный контроллер содержит встроенный BIOS (на рисунке две микросхемы с наклейками, датированные 1989 годом). При загрузке компьютера на экране появляется текстовое сообщение (название контроллера, версия и дата BIOS). Затем контроллер ищет винчестеры, подключенные к нему, и если таковые есть и исправны, определяет их параметры и тип, и выводит соответствующее сообщение на экран. Также он умеет делать низкоуровневый формат винчестеров. Почти как SCSI :-).

AVA-1502 идеально подходит для неопытных пользователей, которым нужно подключить какое-нибудь внутреннее устройство SCSI, вроде CD-ROM'а или MODD'а. Не нужно ломать голову над терминаторами, не нужно долго искать драйверы. В крайнем случае, придется задать номер прерывания с помощью перемычки, и закрепить в BIOS это прерывание за "классической платой ISA" (Legacy ISA)

На испытаниях контроллер нормально определил дисковод CD-R SONY CDU-926S, и исправно работал с ним. Драйверы для контроллера подойдут универсальные Adaptec-овские, например, размещенные на этом сайте в разделе "Драйверы/SCSI". Насчет терминаторов. Поскольку внешнего разъема нет, конец шины SCSI может быть расположен только на плате контроллера (другой конец шины - на последнем в цепи внутреннем устройстве SCSI). Поэтому терминатор на контроллере включен постоянно (будь на AVA-1502 внешний разъем, конец шины мог бы находиться на последнем в цепи внешнем устройстве, и тогда терминатор нужно было бы отключить). Терминатор виден на фото - небольшая зеленая микросхема под разъемом SCSI

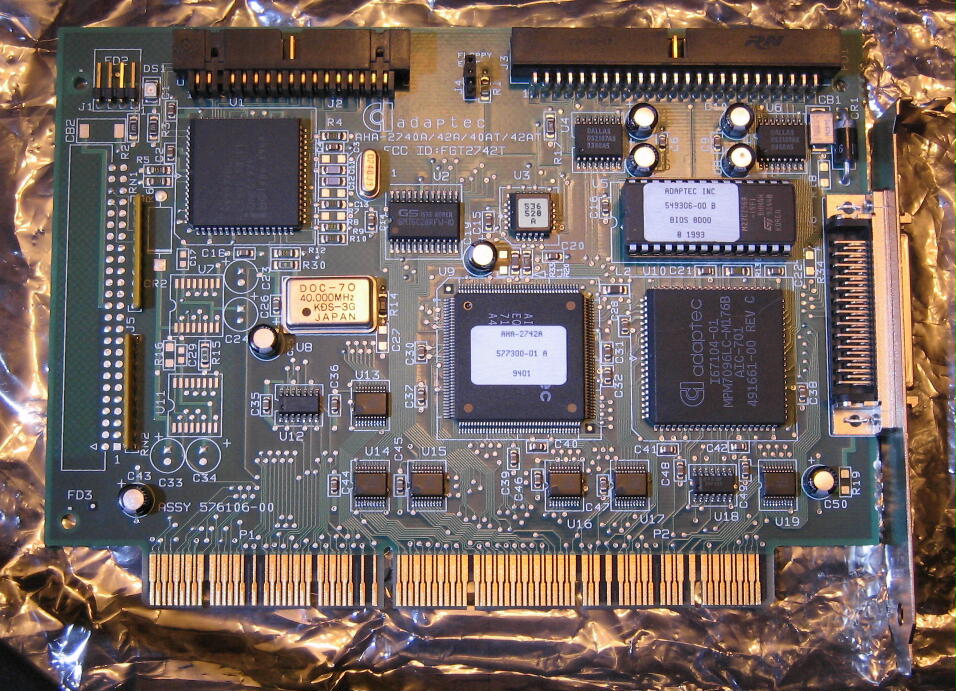

Чтобы настроить устройства EISA вам понадобится утилита конфигурации. Обычно такая утилита может работать со многими материнскими платами. Кроме того, нужны текстовые файлы конфигурации (CFG), с возможными настройками и описанием устройства. Каждой материнской плате, каждому устройству EISA необходим свой CFG-файл (утилита конфигурации знает, какие файлы нужны - ваше дело найти их и указать, где они размещены). Например, для этого SCSI-адаптера понадобился файл !ADP7771.CFG, для материнской платы Everex STEP VL, вместе с которой мне достался SCSI-адаптер - файл !EVX0000.CFG (в интернете его кажется, нет: если этот файл вам нужен, пишите - вышлю).

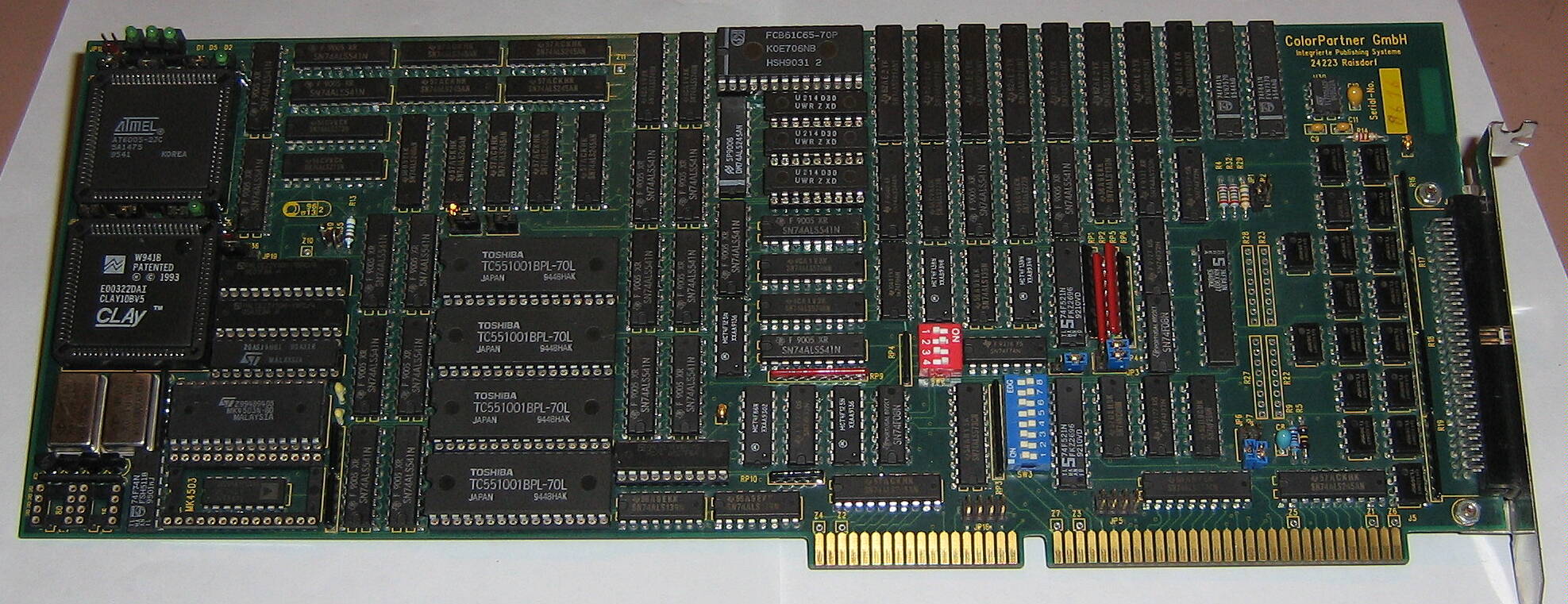

Зтот контроллер был установлен в слот ISA материнской платы (Pentium). После включения поочередно зажглись некоторые светодиоды. Никаких сообщений в ходе загрузки контроллер на экран не вывел...

Некоторые старые компьютеры (например, 386 Nokia Data) содержат очень старый и "кривой" BIOS, который не поддерживает жесткие диски IDE нужной емкости. Он содержит "геометрические" параметры нескольких десятков типов древних винчестеров, а прописать в нем винчестер с произвольными параметрыами просто невозможно! В этом случае очень пригодится SCSI-адаптер типа AHA-1540, имеющий свой BIOS. Он сам определит подключенный к нему жесткий диск практически любой емкости, и позволит загрузиться с него.

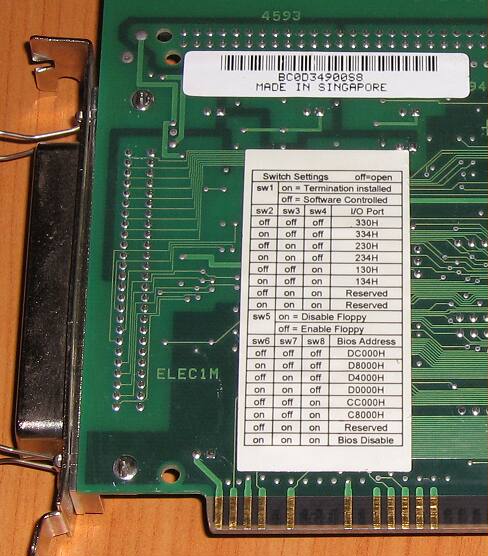

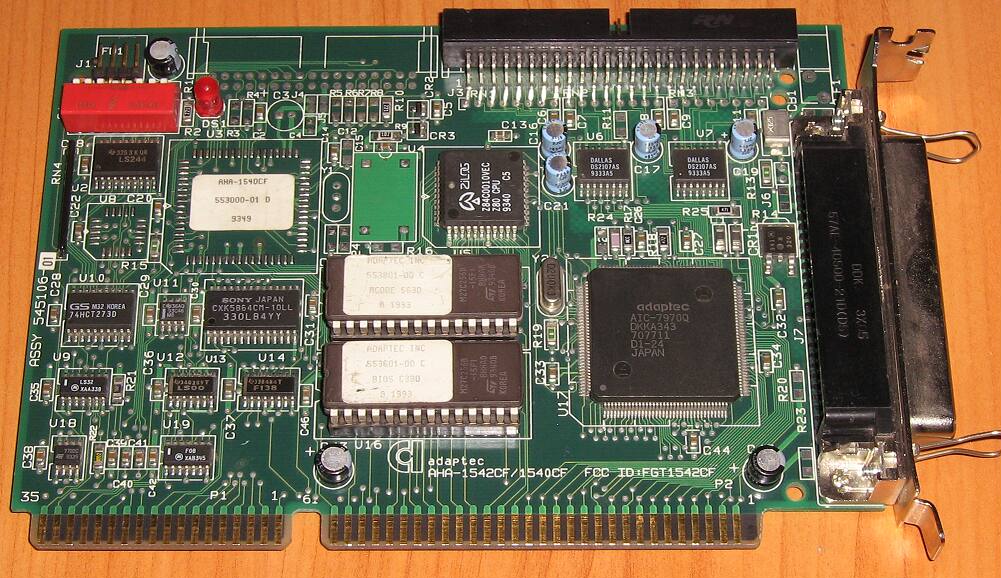

Любопытно, что на плате AHA-1540 (Рис.1) установлен 8-битный микропроцессор Zilog Z80, применявшийся в знаменитых "Спектрумах". На Рис.2 показана тыльная сторона платы контроллера с наклейкой, объясняющей, как настраивать его параметры. Все просто и понятно! Увы, далеко не каждая плата снабжена подобной не-теряемой инструкцией. Для AHA-1540 с помощью переключателей нужно установить адреса ввода-вывода контроллера и BIOS'а (BIOS можно отключить) так, чтобы карта не конфликтовала с видеоадаптером или, например, контроллером IDE.

Адаптер поддерживает стандарт Fast SCSI, позволяющий обмениваться данными со скоростью до 10 Мбайт/с. Но в данном случае такая скорость недостижима, она ограничена пропускной способностью шины ISA. Теоретически это 5 Мбайт/с (впрочем, в утилите конфигурации можно указывать и больше, однако у меня адаптер при этом перестает работать), а на практике - всего 1.5-2 Мбайт/с. Неудивительно, что уже на 386/486 серверах вместо ISA стали использовать более производительную шину EISA (33 Мбайт/с)
